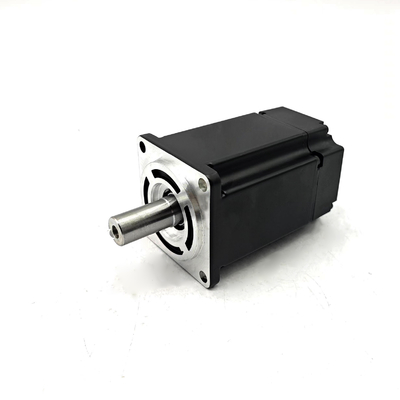

3000 RPM 0,16NM 400mm Diameter AC Servomotor met rem voor automatiseringsapparatuur

Servomotor van de TS-serie (40 mm diameter)

De TS-servomotor is een compact en krachtig aandrijflijn dat is ontworpen voor precisiecontrole.

Het wordt aangedreven door een spanning van 220 VAC en heeft een hoge efficiëntie, snelle respons en lichtgewicht, geschikt voor automatiseringssystemen met beperkte ruimte.

Ondersteunt de remfunctie om de noodremveiligheid te waarborgen en voldoet aan hoge normen op industrieel en medisch gebied.

Hoogtepunten:

Compact en efficiënt:

met een diameter van slechts40 mm, met een lengte van61.3 mmen een gewicht van00,4 kg,

het kan gemakkelijk worden geïntegreerd in een kleine ruimte en is geschikt voor ingebedde installatie.

Hoge dynamische prestaties:

Nominale snelheid van3000 t/min, piekwaarde van6000 rpm, met een lage rotorinertie (00,03 kg·m2),

snelle reactie en verbeterde efficiëntie van de cyclus van de apparatuur.

Veilig en betrouwbaar:

Elektromagnetische remmen kunnen optioneel worden geïnstalleerd om lastverschuiving bij stroomstoring of storing te voorkomen,

het waarborgen van een zeer nauwkeurige veiligheidspositionering.

Energiebesparend en stabiel:

Lage nominale stroom (0.56A) en een geoptimaliseerd elektromagnetisch ontwerp het energieverbruik verminderen,

de warmteopwekking verminderen en de levensduur verlengen.

Tekening van de technische parameters:

1Met rem
2:Zonder rem

Specificaties	TS4005A-05S30	TS4005A-10S30
Nominale spanning (VAC)	220	220
Nominale stroom (Amps)	0.56	1.20
Nominaal vermogen (W)	50	100
Nominaal koppel (N.m.)	0.16	0.32
Het koppel van het voertuig	0.48	0.96
Nominale snelheid (RPM)	3000	3000
Maximale snelheid (RPM)	6000	6000
Verwijderbare EMF-constante (V/kRPM)	16	16
Torkconstante (N.M/Ampère)	0.13	0.27
Inertie van de rotor (Kg.m2)	0.03	0.045
Lijnweerstand (Q)	23	11
Lijninductiviteit (mH)	16	8
Elektrische tijdconstante (Ms)	0.86	0.86
Gewicht zonder rem (kg)	0.40	0.50
Gewicht met rem (kg)	0.83	0.93
Lange (mm)	61.3	73.3
Niveau	10
Beschermingsniveau	IP65
Isolatieniveau	F
Temperatuur van de werkomgeving	0~+40°C
Vochtigheid van de werkomgeving	< 90% RH zonder condensatie)

Toepassingsgebieden:

Industriële automatisering:Robotarmen, transportband positionering, CNC indexering apparaten.

Medische apparatuur:Precieze infusiepompen, chirurgische robotgewrichtsaandrijvingen.

Intelligente robots:AGV trolleys, samenwerkende robot gezamenlijke controle.

met een gewicht van niet meer dan 10 kgOptische scherpstellingssystemen, apparatuur voor laboratoriumautomatisering.

Lichte industriële machines:Verpakkingsmachine afdichting modules, textielmachine spanningsregeling.
