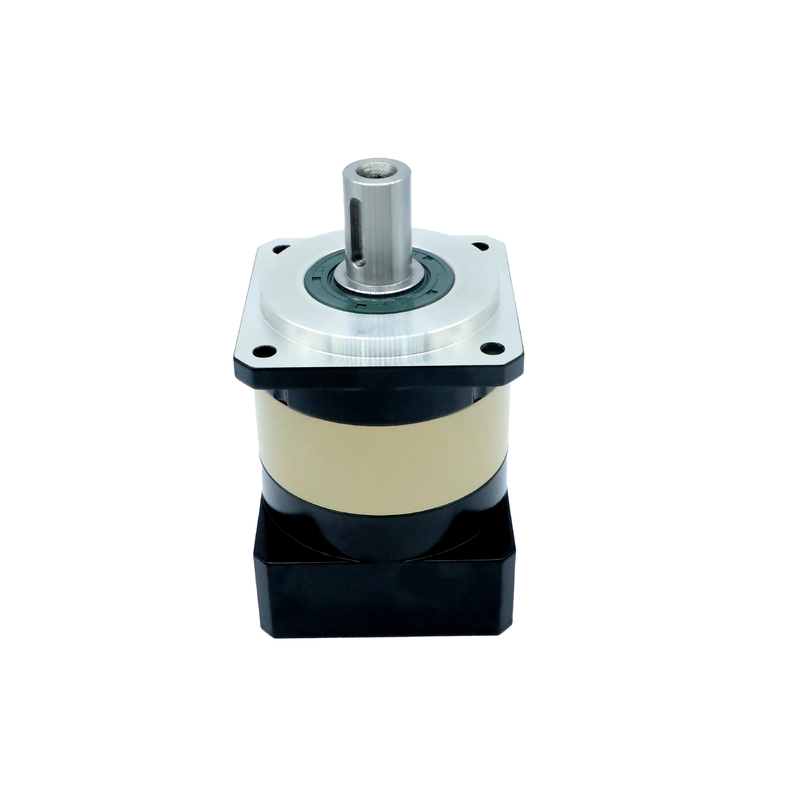

NEMA 17 TB42 Efficiënte planetaire reducer met minder dan 5 arcmin

Download van het gegevensblad van:

Productbeschrijving:

Onze Planetary Reducer Gearbox is ontworpen om maximale efficiëntie en betrouwbaarheid te bieden met weinig lawaai en trillingen.auto'sDe versnellingsbak is uitgerust met hoogprecisieversnellingen en is in staat tot een terugslag van minder dan 5 boogminuten.met een vermogen van meer dan 50 WDe versnellingsbak kan worden gekoeld door luchtkoeling of olie koeling, afhankelijk van de specifieke toepassing.

Onze Planetary Reducer Gearbox is ontworpen voor hoge prestaties en duurzaamheid.Het is gemaakt van hoogwaardige materialen en ondergaat strenge kwaliteitscontroletests om ervoor te zorgen dat het betrouwbaar en consistent werktDe versnellingsbak is geschikt voor een breed scala aan toepassingen en is eenvoudig te installeren en onderhouden.



Kenmerken:

• Productnaam:Planetaire reducerversnellingsbak
• Efficiëntie:Tot 97%
• Geluidsniveau:Minder dan 65 dB
• Temperatuur:-10°C~+90°C
• Uitgangsmoment:Tot 588 N.m.
• Levensduur:15000(S1), 30000(S5)



Technische parameters:

Vervaardiging
SPEC			Stage		Verhouding	TB042		TB060		TB090		TB115		TB142
						TE050		TE070		TE090		TE120		TE150
Het nominale uitgangsmoment.			1		3	18		42		117		187		351
					4	16		45		126		261		516
					5	16		48		141		311		588
					7(8) *	15		45		117		277		539
					10	12		36		114		242		505
			2		15	18		42		117		187		351
					20	16		45		126		261		516
					25	16		48		141		311		588
					30	18		42		117		187		351
					35	16		48		141		311		588
					40	16		45		126		261		516
					50	16		48		141		311		588
					70	15		45		117		277		539
					100	12		36		114		242		505
Voor de onderstaande categorieën:			1,2		3 ~ 100	3 keer vanStandaard uitgangsmoment
Invoer snelheid n	rpm		1,2		3 ~ 100	3,000		3,000		3,000		2,000		2,000
Max.Invoersnelheid n	rpm		1,2		3 ~ 100	5,000		5,000		5,000		4,000		3,000
Levensduur **	hrs		1,2		3 ~ 100	15000(S1),30000(S5)
Werktemperatuur	°C		1,2		3 ~ 100	-10°C~+90°C
Bescherming			1,2		3 ~ 100	IP65
Glijmiddel			1,2		3 ~ 100	Synthetische vetten
Montagepositie			1,2		3 ~ 100	In welke richting dan ook.
Geluid van het verkeer	dB(2)		1,2		3 ~ 100	¢60		¢60		¥63		¥63		₹ 65
Efficiëntie	%		1		3 tot 10	¥97%
			2		15 tot 100	¥95%



Mechanische tekening:







Toepassingen:

De TB42 Planetary Reducer-versnellingsbak van Hetai is een hoge precisie en duurzame versnellingsbak die is ontworpen om te voldoen aan de eisen van een breed scala aan toepassingen.De TB42 heeft een sterke constructie van staalmateriaal en is geschikt voor invoer snelheden van 3000-5000rpmHet heeft een indrukwekkende terugslag van minder dan 5 boogminuten, waardoor precieze controle en beweging mogelijk is.De TB42 is verkrijgbaar in een bereik van verhoudingen van 3 tot 100 en kan worden gekoeld met behulp van lucht of olie koelingDe TB42 is zowel CE als ISO gecertificeerd en heeft een minimum orderhoeveelheid van 50. De TB42 is een ideale keuze voor verschillende toepassingen, waaronder industriële automatisering, robotica, medische technologie,lucht- en ruimtevaart, en meer.



Aanpassing:

Planetaire reducerversnellingsbak
Merknaam:Hetai
Modelnummer:TB42
Plaats van oorsprong:Changzhou
Certificering:CE-ISO
Minimale bestelhoeveelheid:50
Verhouding:3-100
Invoer snelheid:3000 tot 5000 t/min
Uitgangsmoment:Tot 588 N.m.
Koelmethode:Luchtkoeling, olie-koeling
Materiaal:Staal
Hoogtepunten:Onze Planetary Reducer Gearbox is een betrouwbare en krachtige oplossing voor industriële toepassingen.Het is gemaakt van staal en is verkrijgbaar met luchtkoeling en olie koeling methodenHet is CE en ISO gecertificeerd en heeft een minimale orderhoeveelheid van 50.

Ondersteuning en diensten:

• 24/7 online technische ondersteuning
• Deskundig advies over productkeuze en -toepassing
• Probleemoplossing en onderhoud ter plaatse
• Alomvattende reparatie- en reorganisatiediensten
• Technische opleiding en opleiding
• OEM-op maat gemaakte ontwerp en ontwikkeling

• Aanpassing:

  Welke motorcomponenten kunnen worden aangepast?

  Bijkomende op maat gemaakte onderdelen omvatten: op maat gemaakte assen, standaardassen, geslepen assen, D-snijden assen, draadvormige assen, enz.





  1 Op maat gemaakte assen

  2 Op maat gemaakte flenzen, met inbegrip van de vorm van de flense en de holes voor de bevestiging ervan

  3 Persoonlijke prestaties

  4 Persoonlijke IP-classificatie

  5 Persoonlijke isolatieklasse

  6 Kabels op maat

  7 Op maat gemaakte connectoren

  8 Aangepaste encoders

  9 Op maat gemaakte geïntegreerde aandrijvingen en remmen
