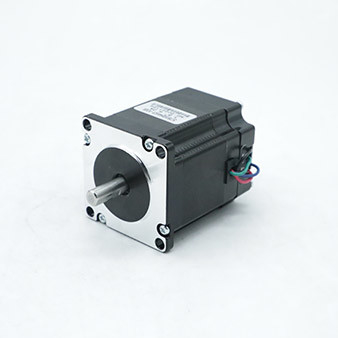

Geïntegreerde stappenmotor met bestuurder open-loop of gesloten-loopbesturing

Geïntegreerde stappenmotor met bestuurder open-loop of gesloten-loopbesturing

Merknaam:	HeTai
Modelnummer:	57BYGH-serie
MOQ:	50
Prijs:	USD
Levertijd:	28-31 DAGEN
Betalingsvoorwaarden:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

CE ROHS ISO

Productnaam:

hybride stappenmotor

Stap hoek:

1.8 °

Looddraad:

Nominale spanning:

1.68V

Nominale stroom:

4.2a

Weerstand:

0.4Ω

Inductie:

1,3 mH

Koppel vasthouden:

1,5 Kg.cm

Motorhoogte:

99mm

Motorgewicht:

0,85 kg

Verpakking Details:

Karton met binnenschuimdoos, pallet

Levering vermogen:

5000 STUKS/MAAND

Markeren:

57BYGH443-XXB Stappenmotor

1.5Kg.cm Geïntegreerde Stappenmotor

99mm Driver Geïntegreerde Stappenmotor

Productbeschrijving

57BYGH geïntegreerde stappenmotor met driver open-lus of gesloten-lus besturing met 485 communicatie

Het geïntegreerde stapsysteem bestaat uit een stappenmotor, feedbacksysteem (optioneel), aandrijfversterker, bewegingscontroller en andere subsystemen. Als de hostcomputer van de gebruiker (PC, PLC, etc.) wordt vergeleken met de baas van het bedrijf, is de bewegingscontroller de uitvoerende kracht, de aandrijfversterker de monteur en de stappenmotor de werktuigmachine. De baas coördineert de samenwerking tussen verschillende uitvoerende krachten via een vorm van communicatie/protocol (telefoon, telegram, e-mail, etc.).

Elektrische specificatie van hybride stappenmotor

Productnaam	Hybride stappenmotor
Stapnauwkeurigheid	± 5%
Diëlektrische sterkte	500V AC 1 minuut
Omgevingstemperatuur	-20℃~50℃
Isolatieweerstand	100MΩ Min.500VDC
Staphoek	1.8°
Aansluitdraad	4
Spanning (V)	1.68
Stroom (A/fase)	4.2
Houdkoppel (Kg.cm)	0.85 Kg.cm

Mechanische afmetingen vanHybride stappenmotor

Geïntegreerde stappenmotor met bestuurder open-loop of gesloten-loopbesturing 0

Driver met 485 communicatie

Uitleg	IRC57N
	Minimale waarde	Typische waarde	Maximale waarde	Eenheid
Continue uitgangsstroom	0.7	4	6.0	A
Voedingsspanning (DC)	15	24	50	Vdc
Besturingsmethode	RS485 communicatie volledig geïsoleerd Elektrisch moduleontwerp
RS485 communicatie frequentie communicatie	Tot 1MHz, aanbevolen binnen 200KHz
Linker en rechter limiet controle signaal ingangsstroom	6	10	16	mA
Linker en rechter limiet controle signaal ingangsspanning, vereist 24V, . Een 2KΩ/1W weerstand kan in serie worden geschakeld met de gemeenschappelijke terminal van de gemeenschappelijke anode	-	5	-	Vdc
Besturingssignaal puls hoog niveau minimale tijdsbreedte	1.5	-	-	US
Overspanningspunt		55		Vdc
Isolatieweerstand	100			MΩ

Driver gebruiksomgeving

Koelmodus		Natuurlijke koeling of geforceerde luchtkoeling
Gebruiksomgeving	Gelegenheid	Niet naast andere warmtegenererende apparatuur plaatsen. Vermijd stof, oliedampen en corrosieve gassen. Op plaatsen met hoge luchtvochtigheid en sterke trillingen zijn brandbaar gas en geleidend stof verboden.
	Temperatuur	-10℃ ~ +50℃
	Vochtigheid	40 ~ 90% RH
	Trilling	5.9m/s² MAX
Opslagtemperatuur		-20℃~60℃
Gebruikshoogte		Onder 1000 meter
Gewicht		1-2KG

Marktbereik van Hetai

Geïntegreerde stappenmotor met bestuurder open-loop of gesloten-loopbesturing 1

Hetai stuurt zijn producten ook naar de VS, Europa, Zuidoost-Azië en heel China.

Van China naar het buitenland

Europa: Frankrijk, Duitsland, Italië, Spanje, Noorwegen etc.

Noord-Amerika: VS, Canada

Productbereik van Hetai

Onze hoofdproducten zijn stappenmotoren, planetaire tandwielkasten & tandwielmotoren, borstelloze DCmotoren, servomotoren.

Geïntegreerde stappenmotor met bestuurder open-loop of gesloten-loopbesturing 2

ChangZhou Hetai Motors is een ervaren motorfabrikant. Al meer dan 20 jaar wijdt Hetai zich aan het leveren van professioneel elektrisch integratieontwerp en automatiseringsstrategieën voor klanten. We hebben diverse productieapparatuur, zoals een assemblagelijn, een automatische cilindrische slijpmachine en CNC-bewerkingscentra.

Statorwikkelmachine

Hetai heeft een groot aantal professionele apparatuur geïntroduceerd, wat de productie-efficiëntie aanzienlijk heeft verbeterd.

Geluidsmeetruimte

Geïntegreerde stappenmotor met bestuurder open-loop of gesloten-loopbesturing 5

CNC-centrum

Geïntegreerde stappenmotor met bestuurder open-loop of gesloten-loopbesturing 6

Verpakking & Levering

Geïntegreerde stappenmotor met bestuurder open-loop of gesloten-loopbesturing 8

Geïntegreerde stappenmotor met bestuurder open-loop of gesloten-loopbesturing 9

Strikte palletisering en verpakking om ervoor te zorgen dat de motor in goede staat bij de klant wordt afgeleverd.

Automatische assemblagelijn

Geïntegreerde stappenmotor met bestuurder open-loop of gesloten-loopbesturing 10

Jaarlijkse productiecapaciteit van producten

Hybride stappenmotor 3 miljoen eenheden

Borstelloze DC-motor 2 miljoen eenheden

Servomotor 0,05 miljoen eenheden

Tandwiel 0,2 miljoen eenheden

Sinds de reorganisatie in 1998 heeft het een zekere schaal van productie en verkoop gevormd, met een jaarlijkse productie van meer dan 3 miljoen motoren.
