Nema met geringe geluidssterkte 23 Brushless Aangepaste Motor 24 Klantgericht V
| Plaats van herkomst | China |
|---|---|
| Merknaam | Hetai |
| Certificering | CE ROHS ISO |
| Modelnummer | 57BL05A-052AG26 |
| Min. bestelaantal | 50 |
| Prijs | USD |
| Verpakking Details | Karton met Binnenschuimdoos, Pallet |
| Levertijd | 28-31 |
| Betalingscondities | L/C, D/P, T/T, Western Union, MoneyGram |
| Levering vermogen | 5000pcs/month |
Contacteer me voor vrije steekproeven en coupons.
whatsapp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Productnaam | Versnellingsbak Brushless Motor | Nominaal voltage | 24 V |
|---|---|---|---|
| Geschatte snelheid | 115± 10% t/min | Geschatte Torsie | 6.1 N.m |
| Zonder commissie Snelheid | 4500±10% T/min | Weerstand | 0,35 OHMS |
| Zonder commissie Stroom | 1 ampèren | Isolatieweerstand | 100MΩ Min.500VC gelijkstroom |
| Windend Type | Ster | Diëlektrische Sterkte | 500V AC 1 minuut |
| Certificering | CE ROHS ISO | Isolatieklasse | B |
| Hoog licht | Nema 23 Brushless Aangepaste Motor,Brushless Aangepaste Motor 24V,Brushless Aangepaste Motor met geringe geluidssterkte |
||
Productomschrijving

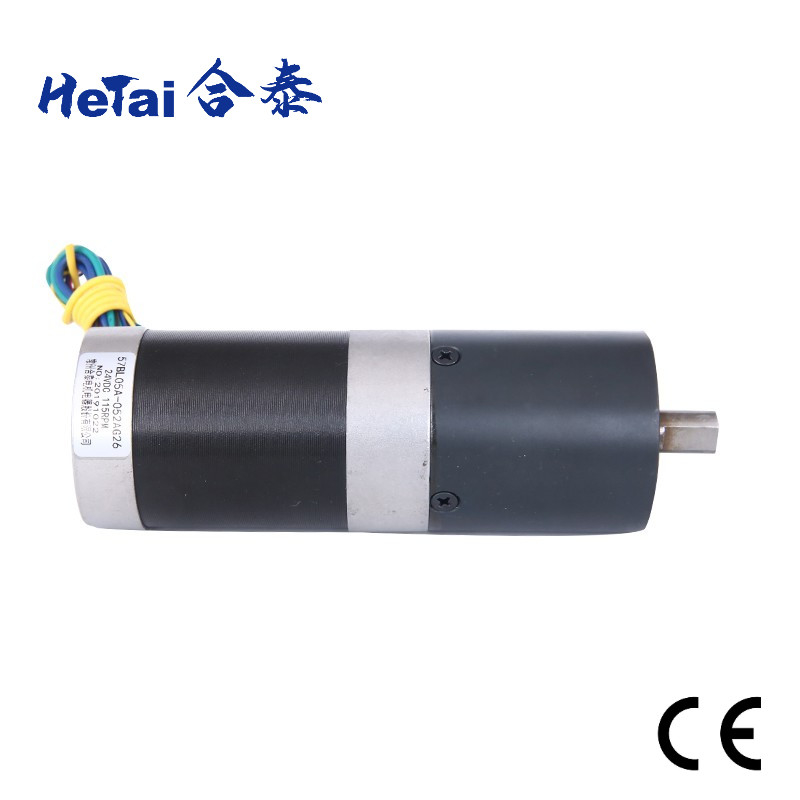

Nema met geringe geluidssterkte 23 de Klantgerichte Brushless Geard Motor van 24 V 57BL05A-052AG26
Ons team van ingenieurs heeft decennia van ervaring in het ontwerpen en verwerkende Stepper, Brushless, en Worm, toestellen. Dit verzekert het optimale ontwerp van de toestelmotor voor velen de toepassing van de toestelmotor.
een motor van de Versnellingsbak Brushless Motor wordt beschouwd als om een hoge prestatiesmotor die hopen van torsie over een enorme snelheidswaaier (500 – 15.000 t/min) kan verstrekken. Per klantenverzoek, kunnen deze motoren gekronkeld zijn om een specifiek voltage, een stroom en een snelheidsvereiste aan te passen. Andere opties omvatten aanleg van kabelnetten, schakelaars en talrijke schachtconfiguraties. Dit leidt tot compact, motor met drijfwerk die een grote keus voor toepassingen maakt waar de hoge torsie en de ruimte belangrijk zijn.
Elektrospecificatie:
| Model | ||
| Motordeel | 57BL05A-052AG26 | |
| Weerstand | OHMS | 0,35 |
| Nominaal Voltage | VDC | 24 |
| Zonder commissie Snelheid | T/min | 4500±10% |
| Zonder commissie Stroom | Apms | 1 |
| Geschatte Snelheid | T/min | 3000± 200 |
| Geschatte Torsie | N.m | 0,33 |
| Torsieconstante | N.m/A | 0,062 |
| Achteremf constante | V/kRPM | 6.5 |
| MOTORspecificaties MET PLANETARISCH TOESTEL | ||
| Geschatte Torsie | N.m | 6.1 |
| Geschatte Snelheid | T/min | 115± 10% |
| Verhouding | 26:1 | |
*Products kan door speciaal verzoek worden aangepast.
Bedradingsdiagram
| FUNCTIE | KLEUR | |
| +5V | ROOD |
UL1007 26AWG |
| ZAAL A | GEEL | |
| ZAAL B | GROEN | |
| ZAAL C | BLAUW | |
| GND | ZWART | |
| FASEER A | GEEL |
UL1015 20AWG |
| FASE B | GROEN | |
| FASE C | BLAUW |
Mechanische Afmeting
Planetarische Versnellingsbak 56mm
| Huisvestingsmateriaal | Het dragen bij output | Radiale lading (10mm van flens) N | Schacht aslading (N) | Maximum schacht pers-geschikte kracht (N) | Radiaal spel van schacht (mm) | Duwspel van schacht (mm) | Weerslag bij zonder commissie (°) |
| Poedermetallurgie | Kogellagers | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
|
Aantal Versnellingsbaktreinen |
1 | 2 |
| Verminderingsverhouding |
1/6
|
1/15,1/18,1/26,1/47,1/66 |
| Lengte (mm) |
41.3
|
59.6 |
| Gewicht (g) |
491.0
|
700.0 |
Mechanische Afmeting
Andere Versnellingsbakverhouding
NEMA 23 BRUSHLESS MOTOR KAN NA VERSNELLINGSBAK AANPASSEN
| Planetarische Versnellingsbak 36mm | |||
| Verminderingsverhouding | Kortstondige toelaatbare lading (NM) | Lengte (mm) | Aantal toesteltreinen |
| 1/4 | 1.0 | 24.8 | 1 |
| 1/5 | |||
| 1/16 | 3.5 | 32.4 | 2 |
| 1/20 | |||
| 1/25 | |||
| 1/53 | 7.5 | 41.9 | 3 |
| 1/62 | |||
| 1/76 | |||
| 1/94 | |||
| 1/117 | |||
| Planetarische Versnellingsbak 42mm | |||
| Verminderingsverhouding | Kortstondige toelaatbare lading (NM) | Lengte (mm) | Aantal toesteltreinen |
| 1/4 | 3.0 | 32.5 | 1 |
| 1/6 | |||
| 1/15 | 12 | 46.3 | 2 |
| 1/18 | |||
| 1/25 | |||
| 1/36 | |||
| 1/54 | 25 | 60.1 | 3 |
| 1/65 | |||
| 1/90 | |||
| 1/112 | |||
| 1/155 | |||
| 1/216 | 30 | 60.1 | 3 |
Aantal Toesteltreinen
| Primaire Aandrijving | |
|
| Secundaire Aandrijving | |
|
| Transmissie in drie stadia | |
|
Certificaat
|
|
|
|
Stepper motorrohs rapport Datum: 09 juni, 2021 |
BLDC-Motorrohs rapport Datum: 09 juni, 2021 |
Ce cetificate |
|
|
|
IATF 16949: 2016
Geldig tot: 02 Juni 2024
|
ISO 9001: 2015
Geldig tot: 02 Juni 2024
|
Brushless Motor Definitieve Inspectie
|
||||
| Meet de Motorlengte | Meet de Schachtlengte | Meet de Ouler-Cirkel | ||
|
||||
| Meet de Afstand van het Schroefgat | Meet de Lengte van Draad | Meet de Lengte van pvc | ||
|
||||
| Test de Weerstand | Het luisteren | Test de snelheid | ||
Package&Delivery
FAQ
1.Are u fabriek?
Ja, zijn wij fabriek. Onze merknaam Hetai is een bekende micro- motorfabrikant binnen meer dan 20 jaar
China. Hoofdproduct met inbegrip van hybride stepper motor, brushless gelijkstroom-motor, servomotor en planetarische versnellingsbak.
2. Hebt u Andere contactgegevens?
Ja, te versturen gelieve ons met de elektronische post: info@ht-motor.com 3. Hoe kunnen wij uw catalogus krijgen?
Gelieve te bezoeken onder website om het te downloaden: https://new.ht-motor.net/index.php?m=content&c=index&a=lists&catid=136
3.Can I teststeekproef?
Ja, worden de steekproeven en de vracht geladen.
4.Can Ik krijg Aangepast product?
Zeker, kunnen alle producten worden aangepast gebaseerd in speciaal verzoek.
5.How verscheept u de goederen?
Wij verschepen normaal goederen door uitdrukkelijk (DHL/UPS/FEDEX/TNT), door overzees en door de lucht, keur ook vrachtvervoerder goed.
6. Wat zijn de betalingstermijnen?
T/T (bankoverdracht), keurt Paypal (0,5% paypal lasten), ALIBABA-verzekeringsorde goed
7. Deze is uw definitieve prijs? Kon ik de korting hebben?
Onze prijs is de fabrieksprijs. Als u grote hoeveelheid hebt, kunnen wij over de korting onderhandelen.
8.What is de Garantie voor uw producten?
Onze garantie is één jaar. Als om het even welke kwaliteitsproblemen aan onze kant tijdens deze periode voorkwamen, zullen wij de de het verschepen kosten en vervanging overnemen. gelieve die nota te nemen de schade door ongepast gebruik van het product wordt veroorzaakt niet door de garantie wordt behandeld.
China. Hoofdproduct met inbegrip van hybride stepper motor, brushless gelijkstroom-motor, servomotor en planetarische versnellingsbak.
2. Hebt u Andere contactgegevens?
Ja, te versturen gelieve ons met de elektronische post: info@ht-motor.com 3. Hoe kunnen wij uw catalogus krijgen?
Gelieve te bezoeken onder website om het te downloaden: https://new.ht-motor.net/index.php?m=content&c=index&a=lists&catid=136
3.Can I teststeekproef?
Ja, worden de steekproeven en de vracht geladen.
4.Can Ik krijg Aangepast product?
Zeker, kunnen alle producten worden aangepast gebaseerd in speciaal verzoek.
5.How verscheept u de goederen?
Wij verschepen normaal goederen door uitdrukkelijk (DHL/UPS/FEDEX/TNT), door overzees en door de lucht, keur ook vrachtvervoerder goed.
6. Wat zijn de betalingstermijnen?
T/T (bankoverdracht), keurt Paypal (0,5% paypal lasten), ALIBABA-verzekeringsorde goed
7. Deze is uw definitieve prijs? Kon ik de korting hebben?
Onze prijs is de fabrieksprijs. Als u grote hoeveelheid hebt, kunnen wij over de korting onderhandelen.
8.What is de Garantie voor uw producten?
Onze garantie is één jaar. Als om het even welke kwaliteitsproblemen aan onze kant tijdens deze periode voorkwamen, zullen wij de de het verschepen kosten en vervanging overnemen. gelieve die nota te nemen de schade door ongepast gebruik van het product wordt veroorzaakt niet door de garantie wordt behandeld.
