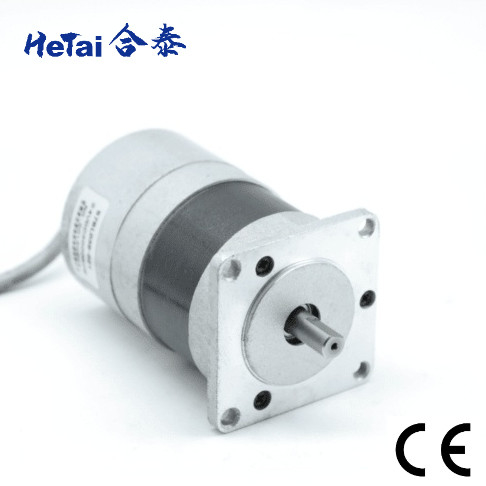

Multimetaal borstelloze DC-motor Nema 23 57mm 24V 56W 57BL03B-021

Multimetaal borstelloze DC-motor Nema 23 57mm 24V 56W 57BL03B-021

Merknaam:	HeTai
Modelnummer:	57BL03B-021
MOQ:	50
Prijs:	USD
Levertijd:	25 dagen
Betalingsvoorwaarden:	L/C, D/P, T/T, Western Union, MoneyGram

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

CE ROHS ISO

Naam van het product:

brushless gelijkstroom-motor

Windend type:

Hall Effect Angle:

120° elektrohoek

Nominale spanning:

24 VDC

Resistentie:

0,8 ohms

Isolatie klasse:

Zonder commissie Snelheid:

3800 ± 10%

Zonder commissie stroom:

0,5 Ampèren

Nominale snelheid:

3000 ± 10%

Geschatte Torsie:

0,18 N.m

Omgevingstemperatuur:

-20°C~+50°C

Maximale radiële kracht:

75 N (10 mm van de voorflens)

Max Axial Force:

IP-niveau:

Verpakking Details:

Karton met Binnenschuimdoos, Pallet

Levering vermogen:

10000 PCs/maand

Markeren:

Multimetaal Brushless Gelijkstroom Motor 24V

Nema 23 Brushless Gelijkstroom-Motor

57mm Bldc Brushless Motor

Productbeschrijving

57mm 24V multi-metaal 56W57BL03B-021 Hoge kwaliteit borstelloze DC motor Nema 23

Brushless dc-motoren hebben een aanzienlijk hogere efficiëntie en prestaties, en een lagere gevoeligheid voor mechanische slijtage dan hun geborstelde tegenhangers.Dus als je iemand bent die een behoorlijke hoeveelheid serieuze projecten doet die een boor vereisenHet geeft je hogere snelheid en vermogen, en vereist minder onderhoud.

De 57BL-serie is een cilindrische BLDC-motor. Het snelheidsbereik is van 2500 rpm-3000 rpm en het nominale koppel is van 0,057 NM tot 0,44 NM.

Het voordeel van de serie 57 is dat:
● Uitstekende snelheidsstabiliteit
● Compact en krachtig
● Hoog rendement en energiebesparing
● Een lage temperatuurstijging, weinig lawaai, weinig trillingen
● Een lange levensduur en lage onderhoudskosten

Elektrische specificatie

Specificatie	Eenheid	De in punt 1 bedoelde vergunningen zijn van toepassing op:
Nominale spanning	VDC	24
Resistentie	OHMS	0.8
Nominale snelheid	Rpm	3000± 10%
Nominaal koppel	N.m.	0.18
Snelheid zonder belasting	Rpm	3800± 10%
Stroom zonder belasting	Amperen	0.5
Torkconstante	N.m.A.	0.06
Terug EMF constante	V/kRPM	6.3
Isolatie klasse		B.

Bedradingsdiagram

Elektrische aansluitingstabel
FUNCTIE	Kleuren
+24V	Rood
GND	Zwarte
AVI	Blauw
DIR	Geel

Mechanische dimensie

Technische specificatie

		Model	Model	Model	Model	Model	Model
Specificatie	Eenheid	57BL01G	57BL02A	57BL03B	57BL04A	57BL05A	57BL06
Aantal fasen	Fase	3	3	3	3	3	3
Aantal Polen	Pools	4	4	4	4	4	4
Nominale spanning	VDC	24	24	24	24	24	24
Nominale snelheid	Rpm	2500	3000	3000	3000	3000	3000
Nominale stroom	Een	0.77	1.87	3.17	3.67	5.33	7.00
Nominaal koppel	N.m.	0.057	0.11	0.18	0.22	0.33	0.44
Nominaal vermogen	W	15	34.5	56	69	104	138
Piekkoppel	N.m.	0.17	0.33	0.54	0.66	0.99	1.32
Piekstroom	Amperen	2.3	5.6	9.5	11	16	21
Torkconstante	N.m.A.	0.074	0.059	0.057	0.060	0.062	0.063
Terug EMF constante	V/kRPM	7.75	6.2	5.9	6.3	6.5	6.6
Lichaamslengte	mm	41.5	46.5	56.5	66.5	86.5	106.5
Gewicht	Kilo's	0.35	0.44	0.56	0.67	0.95	1.18

*Producten kunnen overeenkomen met versnellingsbak 42,52,56

*Producten kunnen op speciale aanvraag worden aangepast.

Productassortiment

Productnaam	Externe diameter	Spanningsbereik	Vermogensbereik	Vermogensbereik	Nominaal koppel
	Snijmotor	40 mm-130 mm	24V, 36V, 48V, 310V	100 W-3000 W	0.12 Nm-20 Nm
	Productnaam	Externe diameter	Nominale tolerantie koppel	Momentane tolerantie koppel	Efficiëntie
	Planetaire versnellingsbak en versnellingsbakmotor	22 mm-63 mm	0.1 N.m.-20 N.m.	0.3 N.m-60 N.m.	65 %, 72%, 81%
	Productnaam	Externe diameter	Versnellingsbereik	Vermogensbereik	Nominaal koppel
	Dc-borstelloze motor	28 mm-110 mm	300 Rpm-10000 Rpm	8 W-2000 w	00,02 Nm-6,5 Nm
	Productnaam	Externe diameter	Staphoek	Houdend koppel	Induktansbereik
	Stapmotor	28 mm-110 mm	0.9, 1.2, 1.8	1 kg.cm-33 kg.cm	1 mh-42 mh

Eindinspectie van de borstelloze motor

Multimetaal borstelloze DC-motor Nema 23 57mm 24V 56W 57BL03B-021 5

Meten van de motorlengte Meten van de aslengte Meten van de Oulercirkel

Multimetaal borstelloze DC-motor Nema 23 57mm 24V 56W 57BL03B-021 6

Meet het schroefgat Meet de lengte van de draad Meet de lengte van PVC

Afstand

Multimetaal borstelloze DC-motor Nema 23 57mm 24V 56W 57BL03B-021 7

Test de weerstand luisteren Test de snelheid

Certificaat

ROHS-rapport van de stappenmotor
Datum: 9 juni 2021

BLDC Motor ROHS-rapport
Datum: 9 juni 2021

CE-certificaat

IATF 16949: 2016
Geldig tot en met: 02 juni 2024

ISO 9001:2015
Geldig tot en met: 02 juni 2024

Waarom ons kiezen?
We bieden u:
Technische ondersteuning
Ons professionele team kan u helpen bij het vinden van de juiste en geschikte motor voor u. Onze ingenieurs hebben rijke ervaring van motion control producten in verschillende industrieën, zoals: robots, verpakkingsmachines,textielmachines, medische instrumenten, drukmachines, intelligente logistieke apparatuur enzovoort.

Zoek
Aanpassen
Optimaliseren

Ons team kan u helpen bij het vinden van de meest geschikte motor voor de toepassing uit onze grote selectie van motoren
We kunnen de prestaties en de buitenkant ontwerpen en aanpassen voor uw specifieke gebruik of montage.
Voor OEM-projecten hebben wij meer dan 15 jaar ervaring met het oplossen van verschillende problemen in verschillende toepassingen.

Ondersteuning van de productie
Ongeacht het volume van de bestelling, zullen wij dezelfde service leveren. Ons engineering team is in staat om u snel en nauwkeurig prototypes te leveren op basis van uw aangepaste vereisten.

Prototypes
Standaardpartij
Grote partij

1 tot 10 stuks
500-5000 stuks
meer dan 5000 stuks

Grootschalige productie
Onze fabriek werd opgericht in 1999 en het werkplaats is meer dan 15.000m2. We hebben eigen productielijn en CNC-bewerkingscentrum, waaronder precisie CNC universele freesmachine merknaam (Zweden),CNC-handelsnaam (Duitsland), DMG draaibank en freesmachine, DMG draaibank, Mahr meetinstrument, Chinese precieze cilindrische slijpmachine, CNC draaibank, automatische meerhoofdige wikkelmachine,automatische assemblagelijn enzovoort
