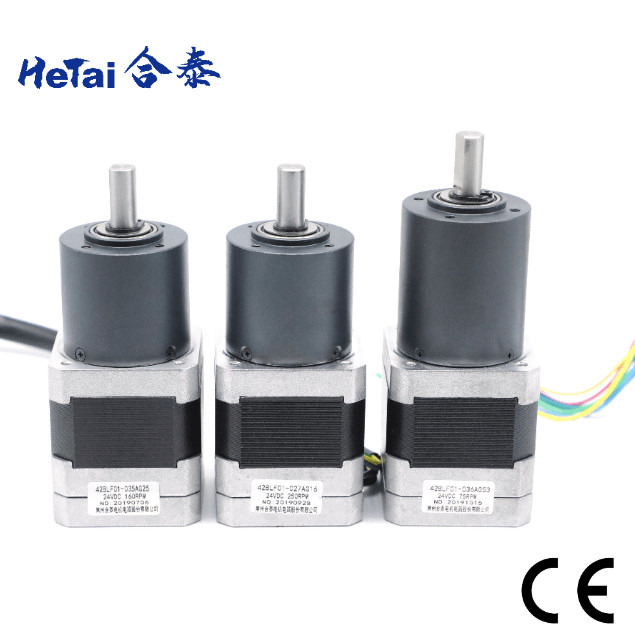

Planetarische Versnellingsbak Brushless Motor 24v 0.8A Nema 17 42mm

Planetarische Versnellingsbak Brushless Motor 24v 0.8A Nema 17 42mm

Merknaam:	Hetai
Modelnummer:	42BLF01-serie
MOQ:	50
Prijs:	USD
Levertijd:	28-31
Betalingsvoorwaarden:	L/C, D/P, T/T, Western Union, MoneyGram

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

CE ROHS ISO

Productnaam:

Borstelloze versnellingsbakmotor

Windend type:

Ster

Nominale spanning:

24 V

Weerstand:

2.2 Ohm

No-load snelheid:

5000 ± 10% tpm

Nullaststroom:

0,8 Apm Max

Omgevingstemperatuur:

-20℃~+50℃

Isolatieweerstand:

100MΩ Min.500VC gelijkstroom

Diëlektrische sterkte:

600VAC 1 Minuut

Hall Effect Angle:

120° elektrohoek

Beschermingsniveau:

IP40

Cetification:

CE ROHS ISO

Verpakking Details:

Karton met Binnenschuimdoos, Pallet

Levering vermogen:

5000pcs/Month

Markeren:

Planetarische Versnellingsbak Brushless Motor 24v

Planetarische Versnellingsbak Brushless Motor 42mm

0.8A versnellingsbak Brushless Motor

Productbeschrijving

Borstelmotor met planetaire tandwielkast 24V 0.8A Nema 17 42mm 42BLF01-027AG16 met planetaire tandwielkast

Hetai levert zijn producten aan de VS, Europa, Zuidoost-Azië en heel China. De producten worden toegepast in robots, verpakkingsmachines, textielmachines, medische instrumenten, drukmachines, intelligente logistieke apparatuur...

Een planetaire tandwielmotor bootst een planetaire roterende beweging na; een ingaande as drijft een zonnewiel aan, dat vervolgens de omringende tandwielen, ook wel planeetwielen genoemd, aandrijft. Meestal worden planeetwielen gebruikt als reductoren. Ze worden gebruikt om de motor te vertragen en het koppel te verhogen. Koppel is het werkvermogen van de machine.

Nema 17 Borstelmotor met tandwielkast Elektrische Specificatie

Motoronderdeel
Fabrikant Model		42BLF01-027AG16
Nominaal uitgangsvermogen	W	26
Weerstand	OHM	2.2
Nominale spanning	VDC	24
Onbelaste snelheid	RPM	5000± 10%
Onbelaste stroom	Ampère Max	0.8
Nominale snelheid	Rpm	4000± 10%
Nominaal koppel	N.m	0.063
Piekkoppel	N.m	0.12
Koppelconstante	N.m/A	0.042
Back EMF constante	V/kRPM	4.4
SPECIFICATIES MET PLANETAIRE TANDWIELKAST
NominaalKoppel	N.m	0.7
Nominale snelheid	Rpm	250± 10%
VERHOUDING		16:1

*Producten kunnen op speciale aanvraag worden aangepast.

Bedradingsschema

FUNCTIE	KLEUR
+5V	ROOD	UL1007 26AWG
HALL A	GEEL
HALLB	GROEN
HALLC	BLAUW
GND	ZWART
FASE A	GEEL	UL3265 22AWG
FASE B	GROEN
FASE C	BLAUW

Mechanische Afmetingen

Planetarische Versnellingsbak Brushless Motor 24v 0.8A Nema 17 42mm 0

TANDWIELKAST 36mm Elektrische Specificatie:

Behuizingsmateriaal	Lager aan uitgang	Radiale belasting (10 mm vanaf flens) N	Axiale asbelasting (N)	Maximale as perspassing kracht (N)	Radiale speling van de as (mm)	Axiale speling van de as (mm)	Speling bij nul belasting (°)
Poedermetallurgie	smeernippel lagers	≤120	≤80	≤500	≤0.03	≤0.1	≤1.5

Reductieverhouding	Nominaal tolerantiekoppel (Nm)	Max. momentaan tolerantiekoppel (Nm)	Efficiëntie%	Lengte (mm)	Gewicht (g)	Aantal tandwieloverbrengingen
1/4	0.3	1.0	81%	24.8	145	1
1/5
1/16	1.2	3.5	72%	32.4	173	2
1/20
1/25
1/53	2.5	7.5	65%	41.9	213	3
1/62
1/76
1/94
1/117

Mechanische Afmetingen

Planetarische Versnellingsbak Brushless Motor 24v 0.8A Nema 17 42mm 1

Andere Tandwielkast Verhoudingen

Planetaire Tandwielkast 42mm
Reductieverhouding	Nominaal tolerantiekoppel (Nm)	Max. momentaan tolerantiekoppel (Nm)	Efficiëntie%	Lengte (mm)	Gewicht (g)	Aantal tandwieloverbrengingen
1/4	1.0	3.0	81%	32.5	170	1
1/6
1/15	4.0	12	72%	46.3	207	2
1/18
1/25
1/36
1/54	8.0	25	65%	60.1	267	3
1/65
1/90
1/112
1/155
1/216	10	30	65%	60.1	267

Planetaire Tandwielkast 56mm
Reductieverhouding	Nominaal tolerantiekoppel (Nm)	Max. momentaan tolerantiekoppel (Nm)	Efficiëntie%	Lengte L (mm)	Gewicht (g)	Aantal tandwieloverbrengingen
1/4	2.0	6.0	81%	41.3	491	1
1/6
1/15	8.0	25	72%	59.6	700	2
1/18
1/26
1/47	16	50	72%	59.6	700	2
1/66
