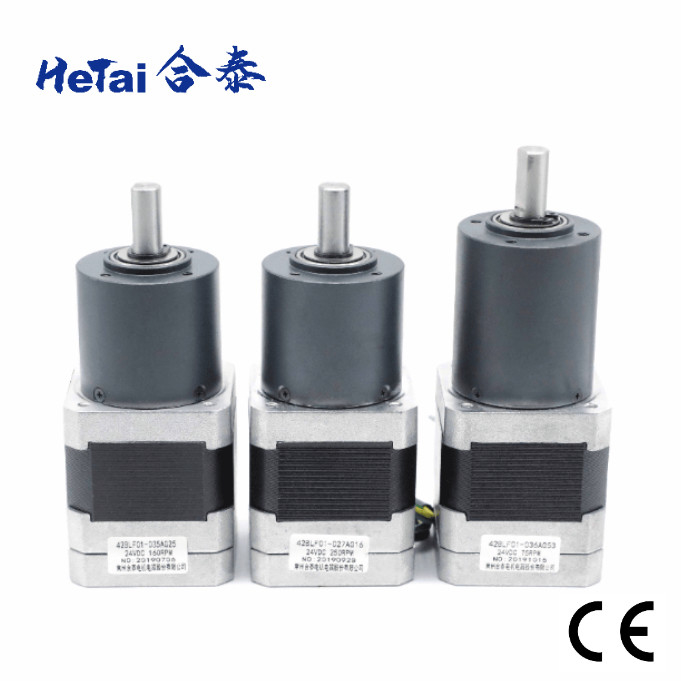

Nema 17 Versnellingsbak Brushless Motor 0.5A 24V 2.2OHMS 42mm

Nema 17 Versnellingsbak Brushless Motor 0.5A 24V 2.2OHMS 42mm

Merknaam:	Hetai
Modelnummer:	42BLF01-036AG53
MOQ:	50
Prijs:	USD
Levertijd:	28-31
Betalingsvoorwaarden:	L/C, D/P, T/T, Western Union, MoneyGram

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

CHINA

Certificering:

CE ROHS ISO

Productnaam:

Brushless versnellingsbakmotor

Nominaal voltage:

24 VDC

Weerstand:

2,2 OHMS

Verhouding Outputmacht:

Zonder commissie Stroom:

0,5 AMPÈREN

Zonder commissie Snelheid:

5000± 10% t/min

Omgevingstemperatuur:

-20℃~+50℃

Verhouding:

Windend Type:

Isolatieweerstand:

100MΩ Min.500VC gelijkstroom

Diëlektrische Sterkte:

600VAC 1 minuut

Isolatieklasse:

Verpakking Details:

Karton met Binnenschuimdoos, Pallet

Levering vermogen:

5000pcs/Month

Markeren:

Nema 17 Versnellingsbak Brushless Motor 0.5A

2 2 van de Versnellingsbak Brushless OHMS Motor

Productbeschrijving

42BLF01-036AG53 de Fabriekslevering Nema 17 0.5A 24V 2.2OHMS 42mm van de versnellingsbak Brushless Motor

Hetai zet altijd de behoeften eerst van klanten. Niet alleen verstrek de producten van uitstekende kwaliteit, geloven wij dat het helpen van klanten betere producten maken de belangrijkste opdracht is. In termen van kwaliteit, heeft Hetai ISO-certificatie, Ce en Koninklijke Eercertificatie verkregen. De kwaliteit van dit product is ook erkend door vele klanten.

Van de de fabriekslevering gelijkstroom van 42BLF-036AG53 nema17 24V de de versnellingsbakmotor is geschikt voor robots inpakkend van de machines medische instrumenten van machinestextline de drukmachines en intelligente logistiek. Versnellingsbak-anders gekend als toestelreductiemiddel of snelheid reductiemiddel-is een reeks toestellen die aan een motor kan worden toegevoegd om snelheid drastisch te verminderen en/of torsie te verhogen. Elk versnellingsbaktype werkt eenstemmig met een motor om gewenste de snelheid-torsie output te bereiken.

Elektrospecificatie

Motordeel
Vervaardigingsmodel		42BLF01-036AG53
Weerstand	OHMS	2.2
Nominaal Voltage	VDC	24
Geen Ladingssnelheid	T/min	5000±10%
Geen Ladingsstroom	Ampèren	0,5
Geschatte Snelheid	T/min	4000± 10%
Geschatte Torsie	N.m	0,063
Nominaal vermogenmacht	W	26
Torsieconstante	N.m/A	0,046
Isolatieklasse		B
MOTORspecificaties MET PLANETARISCH TOESTEL
Geschatte Torsie	N.m	2.17
Geschatte Snelheid	T/min	75± 10%
VERHOUDING		5:1

*Products kan door speciaal verzoek worden aangepast.

Bedradingsdiagram

FUNCTIE	KLEUR
+5V	ROOD	UL1007 26AWG
ZAAL A	GEEL
HALLB	GROEN
HALLC	BLAUW
GND	ZWART
FASEER A	GEEL	UL3265 22AWG
FASE B	GROEN
FASE C	BLAUW

Mechanische Afmeting

Planetarische Versnellingsbak 36mm

Huisvestingsmateriaal	Het dragen bij output	Radiale lading (10mm van flens) N	Schacht aslading (N)	Maximum schacht pers-geschikte kracht (N)	Radiaal spel van schacht (mm)	Duwspel van schacht (mm)	Weerslag bij zonder commissie (°)
Poedermetallurgie	Kogellagers	≤120	≤80	≤500	≤0.03	≤0.1	≤1.5

Aantal Versnellingsbaktreinen	1	2	3
Verminderingsverhouding	1/5	1/14,1/16,1/20,1/25	1/53,1/62,1/76,1/94,1/117
Lengte (mm)	24.8	32.4	41.9
Gewicht (g)	145.0	173.0	213.0

Mechanische Afmeting

Nema 17 Versnellingsbak Brushless Motor 0.5A 24V 2.2OHMS 42mm 1

Andere Versnellingsbakverhouding

Planetarische Versnellingsbak 42mm
Verminderingsverhouding	Geschatte tolerantietorsie (NM)	Maximum kortstondige tolerantietorsie (NM)	Efficiency%	Lengte (mm)	Gewicht (g)	Aantal toesteltreinen
1/4	1.0	3.0	81%	32.5	170	1
1/6
1/15	4.0	12	72%	46.3	207	2
1/18
1/25
1/36
1/54	8.0	25	65%	60.1	267	3
1/65
1/90
1/112
1/155
1/216	10	30	65%	60.1	267

Planetarische Versnellingsbak 56mm
Verminderingsverhouding	Geschatte tolerantietorsie (NM)	Maximum kortstondige tolerantietorsie (NM)	Efficiency%	Lengte L (mm)	Gewicht (g)	Aantal toesteltreinen
1/4	2.0	6.0	81%	41.3	491	1
1/6
1/15	8.0	25	72%	59.6	700	2
1/18
1/26
1/47	16	50	72%	59.6	700	2
1/66

Producttoepassing

Nema 17 Versnellingsbak Brushless Motor 0.5A 24V 2.2OHMS 42mm 2

Certificaat


			Stepper motorrohs rapport
Datum: 09 juni, 2021

			BLDC-Motorrohs rapport
Datum: 09 juni, 2021

			Ce cetificate

			IATF 16949: 2016
Geldig tot: 02 Juni 2024

			ISO 9001: 2015
Geldig tot: 02 Juni 2024

Brushless Motor Definitieve Inspectie

  Meet de Motorlengte                  Meet de Schachtlengte                     Meet de Ouler-Cirkel

Nema 17 Versnellingsbak Brushless Motor 0.5A 24V 2.2OHMS 42mm 9

Meet het Schroefgat Meet de Lengte van Draad Meet de Lengte van pvc

Afstand

Nema 17 Versnellingsbak Brushless Motor 0.5A 24V 2.2OHMS 42mm 10

Test de Weerstand Het luisteren Test de snelheid

FAQ

1.Are u fabriek?

Ja, zijn wij fabriek. Onze merknaam Hetai is een bekende micro- motorfabrikant binnen meer dan 20 jaar
China. Hoofdproduct met inbegrip van hybride stepper motor, brushless gelijkstroom-motor, servomotor en planetarische versnellingsbak.

2. Hebt u Andere contactgegevens?
Ja, te versturen gelieve ons met de elektronische post: info@ht-motor.com 3. Hoe kunnen wij uw catalogus krijgen?
Gelieve te bezoeken onder website om het te downloaden: https://new.ht-motor.net/index.php?m=content&c=index&a=lists&catid=136

3.Can I teststeekproef?
Ja, worden de steekproeven en de vracht geladen.

4.Can Ik krijg Aangepast product?
Zeker, kunnen alle producten worden aangepast gebaseerd in speciaal verzoek.

5.How verscheept u de goederen?
Wij verschepen normaal goederen door uitdrukkelijk (DHL/UPS/FEDEX/TNT), door overzees en door de lucht, keur ook vrachtvervoerder goed.

6. Wat zijn de betalingstermijnen?
T/T (bankoverdracht), keurt Paypal (0,5% paypal lasten), ALIBABA-verzekeringsorde goed

7. Is deze uw definitieve prijs? Kon ik de korting hebben?
Onze prijs is de fabrieksprijs. Als u grote hoeveelheid hebt, kunnen wij over de korting onderhandelen.

8.What is de Garantie voor uw producten?
Onze garantie is één jaar. Als om het even welke kwaliteitsproblemen aan onze kant tijdens deze periode voorkwamen, zullen wij de de het verschepen kosten en vervanging overnemen. gelieve die nota te nemen de schade door ongepast gebruik van het product wordt veroorzaakt niet door de garantie wordt behandeld.
