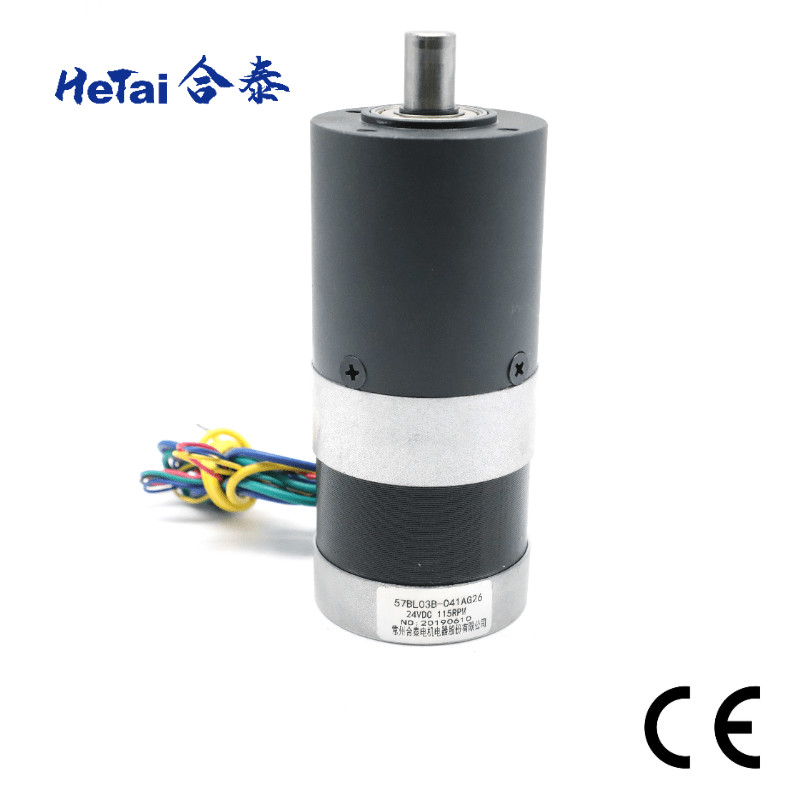

Klantgerichte Brushless Versnellingsbakmotor NEMA23 24v 0.8ohms 57mm*57mm

Plaats van herkomst CHINA
Merknaam Hetai
Certificering CE ROHS ISO
Modelnummer 57BL03B-041AG26
Min. bestelaantal 50
Prijs USD
Verpakking Details Karton met Binnenschuimdoos, Pallet
Levertijd 28-31
Betalingscondities L/C, D/P, T/T, Western Union, MoneyGram
Levering vermogen 5000pcs/Month

Contacteer me voor vrije steekproeven en coupons.

whatsapp:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Productnaam Versnellingsbak Brushless Motor Voltage 24 V
Geschatte snelheid 3000± 200 t/min Geschatte Torsie 0,18 N.m
verminderingsverhouding 1/26 Weerstand 0,8 OHMS
Isolatieklasse B Omgevingstemperatuur -20℃~+50℃
Isolatieweerstand 100MΩ Min.500VC gelijkstroom Certificering CE ROHS ISO
Windend Type Ster Diëlektrische Sterkte 500V AC 1 minuut
Hoog licht

Brushless Versnellingsbakmotor NEMA23

,

Brushless Versnellingsbakmotor 57mm

,

0.8 Ohms Gearbox Brushless Motor

Laat een bericht achter
Productomschrijving

Brushless Versnellingsbakmotor 57BL03B-041AG26 NEMA23 24v 0.8ohms Klantgerichte 57mm*57mm



Hetai prides op zijn onderzoek en ontwikkelingsmogelijkheden. Met de steun van professionele laboratoria en ervaren technici, heeft Hetai 13 nutsoctrooien gewonnen en zoals high-tech ondernemingstoekenning toegekend.



Brushless versnellingsbakmotor bootst een planetarisch omwentelingssysteem, de aandrijving van de inputschacht het na centrale die toestel, ook als het zontoestel wordt bekend, dat dan de omringende die toestellen draait, ook als planeettoestellen worden bekend. Zij kenmerken ook zeer compact, wordt low-weight ontwerp in hun Class.planetary-toestellen gebruikt als snelheidsreductiemiddelen. Zij worden gebruikt om motoren te vertragen en de torsie te verhogen. De torsie is het het werk vermogen van de machine.



Elektrospecificatie:



    Model
Motordeel   57BL03B-041AG26
Lijn - - lijnweerstand OHMS 0,8
Nominaal Voltage VDC 24
Zonder commissie Snelheid T/min 4000
Zonder commissie Stroom Apms 0,6
Geschatte Snelheid T/min 3000± 200
Geschatte Torsie N.m 0,18
Torsieconstante N.m/A 0,057
Achteremf constante V/kRPM 5.9
Isolatieklasse   B
MOTORspecificaties MET PLANETARISCH TOESTEL
Geschatte Torsie N.m 3.3
Geschatte Snelheid T/min 115± 10%
Verhouding   26:1



*Products kan door speciaal verzoek worden aangepast.



Bedradingsdiagram



FUNCTIE KLEUR
+5V ROOD







UL1007 26AWG





ZAAL A GEEL
ZAAL B GROEN
ZAAL C BLAUW
GND ZWART
FASEER A GEEL





UL1015 20AWG



FASE B GROEN
FASE C BLAUW



Mechanische Afmeting



Klantgerichte Brushless Versnellingsbakmotor NEMA23 24v 0.8ohms 57mm*57mm 0

Planetarische Versnellingsbak 56mm



Huisvestingsmateriaal Het dragen bij output Radiale lading (10mm van flens) N Schacht aslading (N) Maximum schacht pers-geschikte kracht (N) Radiaal spel van schacht (mm) Duwspel van schacht (mm) Weerslag bij zonder commissie (°)
Poedermetallurgie Kogellagers ≤450 ≤200 ≤1000 ≤0.03 ≤0.1 ≤1.5





Aantal Versnellingsbaktreinen

1 2
Verminderingsverhouding



1/6



1/15,1/18,1/26,1/47,1/66
Lengte (mm)



41.3



59.6
Gewicht (g)



491.0



700.0


Mechanische Afmeting



Klantgerichte Brushless Versnellingsbakmotor NEMA23 24v 0.8ohms 57mm*57mm 1



Andere Versnellingsbakverhouding



NEMA 23 BRUSHLESS MOTOR KAN NA VERSNELLINGSBAK AANPASSEN



Planetarische Versnellingsbak 36mm
Verminderingsverhouding Kortstondige toelaatbare lading (NM) Lengte (mm) Aantal toesteltreinen
1/4 1.0 24.8 1
1/5
1/16 3.5 32.4 2
1/20
1/25
1/53 7.5 41.9 3
1/62
1/76
1/94
1/117



Planetarische Versnellingsbak 42mm
Verminderingsverhouding Kortstondige toelaatbare lading (NM) Lengte (mm) Aantal toesteltreinen
1/4 3.0 32.5 1
1/6
1/15 12 46.3 2
1/18
1/25
1/36
1/54 25 60.1 3
1/65
1/90
1/112
1/155
1/216 30 60.1 3





Certificaat



Brushless Gelijkstroom-Toestelmotor 0,1 N.M-16 N.M Nema 14 Nema 17 Nema 23 Elektrische Motor 9 van 24V Brushless Gelijkstroom-Toestelmotor 0,1 N.M-16 N.M Nema 14 Nema 17 Nema 23 Elektrische Motor 10 van 24V Brushless Gelijkstroom-Toestelmotor 0,1 N.M-16 N.M Nema 14 Nema 17 Nema 23 Elektrische Motor 11 van 24V

Stepper motorrohs rapport

Datum: 09 juni, 2021

BLDC-Motorrohs rapport

Datum: 09 juni, 2021

Ce cetificate
Brushless Gelijkstroom-Toestelmotor 0,1 N.M-16 N.M Nema 14 Nema 17 Nema 23 Elektrische Motor 12 van 24V Brushless Gelijkstroom-Toestelmotor 0,1 N.M-16 N.M Nema 14 Nema 17 Nema 23 Elektrische Motor 13 van 24V
IATF 16949: 2016
Geldig tot: 02 Juni 2024
ISO 9001: 2015
Geldig tot: 02 Juni 2024





VERVAARDIGINGSmateriaal



Klantgerichte Brushless Versnellingsbakmotor NEMA23 24v 0.8ohms 57mm*57mm 7



CNC CENTRUM                                     ROTOR HET MALEN                            DE LASSER VAN DE LASERvlek

UIT CIRKEL



Klantgerichte Brushless Versnellingsbakmotor NEMA23 24v 0.8ohms 57mm*57mm 8



AUTOMATISCH MULTI-HOOFD             AUTOMATISCH MULTI-HOOFD                WINDENDE MACHINE

WINDENDE MACHINE                         WINDENDE MACHINE



Klantgerichte Brushless Versnellingsbakmotor NEMA23 24v 0.8ohms 57mm*57mm 9



            AUTOMATISCH                                       LOPENDE BAND                               LOPENDE BAND

LOPENDE BAND



Package&Delivery



Klantgerichte Brushless Versnellingsbakmotor NEMA23 24v 0.8ohms 57mm*57mm 10

Klantgerichte Brushless Versnellingsbakmotor NEMA23 24v 0.8ohms 57mm*57mm 11



FAQ



1.Are u fabriek?

Ja, zijn wij fabriek. Onze merknaam Hetai is een bekende micro- motorfabrikant binnen meer dan 20 jaar
China. Hoofdproduct met inbegrip van hybride stepper motor, brushless gelijkstroom-motor, servomotor en planetarische versnellingsbak.

2. Hebt u Andere contactgegevens?
Ja, te versturen gelieve ons met de elektronische post: info@ht-motor.com 3. Hoe kunnen wij uw catalogus krijgen?
Gelieve te bezoeken onder website om het te downloaden: https://new.ht-motor.net/index.php?m=content&c=index&a=lists&catid=136

3.Can I teststeekproef?
Ja, worden de steekproeven en de vracht geladen.

4.Can Ik krijg Aangepast product?
Zeker, kunnen alle producten worden aangepast gebaseerd in speciaal verzoek.

5.How verscheept u de goederen?
Wij verschepen normaal goederen door uitdrukkelijk (DHL/UPS/FEDEX/TNT), door overzees en door de lucht, keur ook vrachtvervoerder goed.

6. Wat zijn de betalingstermijnen?
T/T (bankoverdracht), keurt Paypal (0,5% paypal lasten), ALIBABA-verzekeringsorde goed

7. Is deze uw definitieve prijs? Kon ik de korting hebben?
Onze prijs is de fabrieksprijs. Als u grote hoeveelheid hebt, kunnen wij over de korting onderhandelen.

8.What is de Garantie voor uw producten?
Onze garantie is één jaar. Als om het even welke kwaliteitsproblemen aan onze kant tijdens deze periode voorkwamen, zullen wij de de het verschepen kosten en vervanging overnemen. gelieve die nota te nemen de schade door ongepast gebruik van het product wordt veroorzaakt niet door de garantie wordt behandeld.
