Nema 11 Versnellingsbakstepper Motor Hoge Torsie 4.22V 0.67A

Nema 11 Versnellingsbakstepper Motor Hoge Torsie 4.22V 0.67A

Brand Name:	HeTai
Model Number:	28YGH102-XXAG107
MOQ:	50
Prijs:	USD
Delivery Time:	25 dagen
Payment Terms:	L/C, D/P, T/T, Western Union, MoneyGram

Detail Information

Product Description

Detail Information

Plaats van herkomst:

China

Certificering:

CE ROHS ISO

Productnaam:

Het stappen versnellingsbakmotor

Staphoek:

1.8 °

Temperatuurstijging:

Maximum 80 ℃

Huidig:

0.67A

Omgevingstemperatuur:

-20℃~+50℃

Het houden van Torsie:

6kg.cm

Inductie:

3.7mh/phase

Het dragen bij output:

kokerlagers

Radiale lading (10mm van flens):

≤450N

Schacht aslading:

≤200N

Verpakking Details:

Karton met Binnenschuimdoos, Pallet

Levering vermogen:

10000 PCs/maand

Markeren:

0.67A versnellingsbakstepper Motor

Nema 11 Versnellingsbakstepper Motor

Hoge Torsiestepper Motor met Versnellingsbak

Product Description

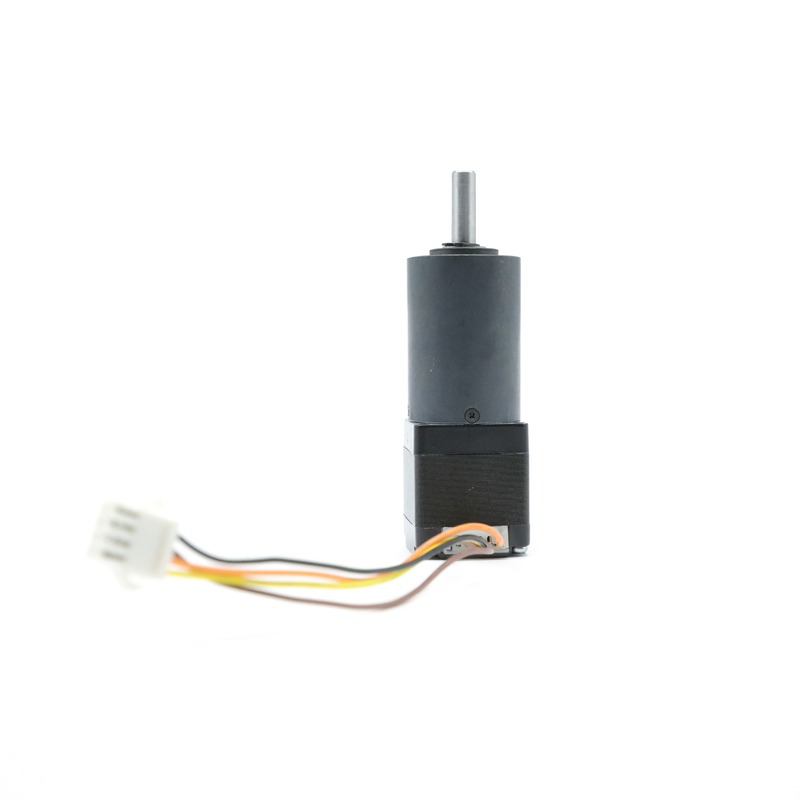

Nema 11 de Versnellingsbakstepper van 4.22V 0.67A 28YGH102-XXAG107 Rendabele Motor Hoge Torsie

De planetarische die versnellingsbakken, ook als planetarische versnellingsbakken worden bekend, zijn één van de interessantste types van versnellingsbakken in motiecontrole.

28YGH102-XXAG107 is één soort micro- motoren. Zijn specifiek is torsie met geringe geluidssterkte en hoge. Het centrum van het inputtoestel van de planetarische versnellingsbak roteert rond het centrum van het outputtoestel, en de inputschacht en de outputschacht worden gericht. Dit toont aan dat het een versnellingsbak met dezelfde input en outputomwentelingscentra is

Dit model gebruikt een 28mm versnellingsbak van de poedermetallurgie, het Ontwerp vrij complex thou zij is efficiënt en nog gemakkelijk is te handhaven.

Elektrospecificatie

STAPhoek	°/STEP	1.8
NOMINALE SPANNING	V	4.22
HUIDIG	A/PHASE	0,67
WEERSTAND	Ω/PHASE	6.3
INDUCTANTIE	mH/PHASE	3.7
HET HOUDEN VAN TORSIE	kg.cm	6
ISOLATIEklasse		B

*Products kan door speciaal verzoek worden aangepast.

Bedradingsdiagram

Mechanische Afmeting

Bedradingsdiagram

ELEKTROverbindingslijst
FUNCTIE	KLEUR
+5V	ROOD	UL1007 26AWG
ZAAL A	GROEN
ZAAL B	BLAUW
ZAAL C	WIT
GND	ZWART
FASEER A	SINAASAPPEL
FASE B	GEEL
FASE C	BRUIN

VERSNELLINGSBAK Elektrospecificatie

Uit diameter 28mm Poedermetallurgie

Huisvestingsmateriaal	Het dragen bij output	Radiale lading (10mm van flens) N	Schacht aslading (N)	Maximum schacht pers-geschikte kracht (N)	Radiaal spel van schacht (mm)	Duwspel van schacht (mm)	Weerslag bij zonder commissie (°)
Poedermetallurgie	kokerlagers	≤80	≤30	≤200	≤0.03	≤0.4	≤1.5

Planetarische versnellingsbak 28 vierkant type
Verminderingsverhouding	Geschatte tolerantietorsie (NM)	Maximum kortstondige tolerantietorsie (NM)	Efficiency%	Lengte L (mm)	Gewicht (g)	Aantal toesteltreinen
1/3	0,2	0,6	81%	28.5	105	1
1/6

Planetarische versnellingsbak 28 rond type
Verminderingsverhouding	Geschatte tolerantietorsie (NM)	Maximum kortstondige tolerantietorsie (NM)	Efficiency%	Lengte L (mm)	Gewicht (g)	Aantal toesteltreinen
1/14	0,5	1.5	72%	29.8	92	1
1/30
1/64	1.8	5	65%	40	105	1
1/107

Multi-hoofd de stapmotor van de Voedselschaal

Nema 11 Versnellingsbakstepper Motor Hoge Torsie 4.22V 0.67A 2

Multi-hoofd windende machine

Het bedrijf wijdt om stapmotor, brushless motor van gelijkstroom, en versnellingsbakmotor te produceren en te ontwerpen. Tevreden ons direct contacteren als u interessant bent.
