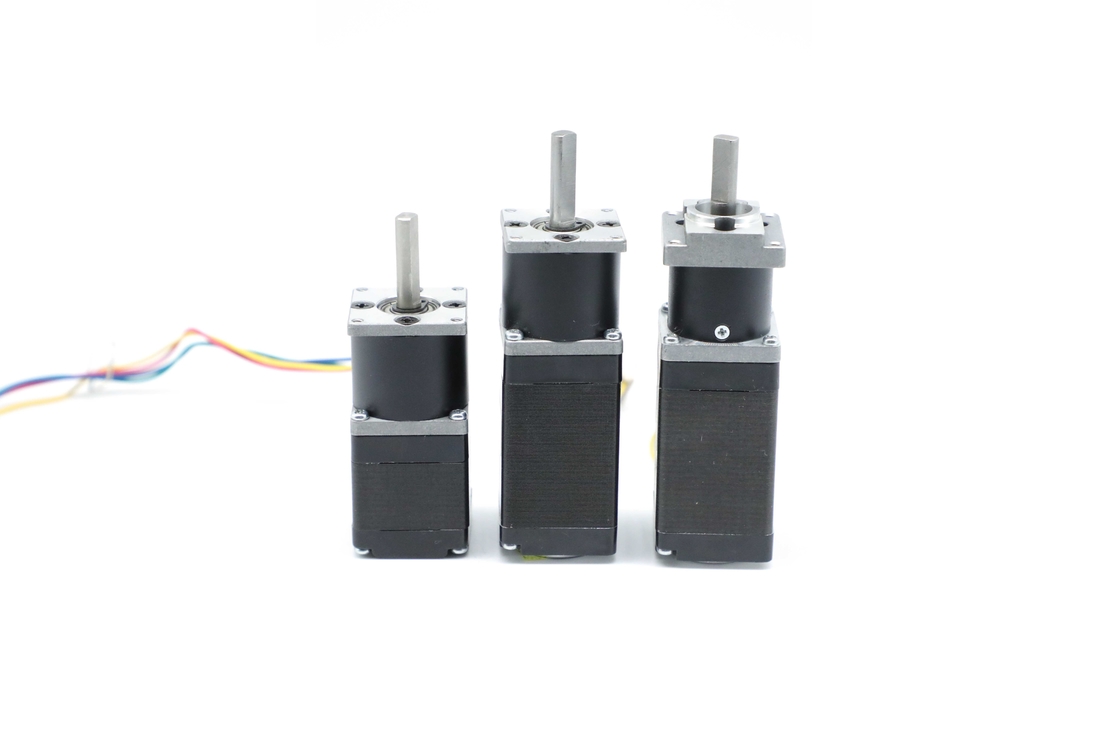

Nema11 Planetarische Versnellingsbak12v 40.5mm 3.4W Motor met Versnellingsbak 28BL01AG14
| Plaats van herkomst | China |
|---|---|
| Merknaam | HeTai |
| Certificering | CE ROHS ISO |
| Modelnummer | 28BL01AG14 |
| Min. bestelaantal | 50 |
| Prijs | USD |
| Verpakking Details | Karton met Binnenschuimdoos, Pallet |
| Levertijd | 25 dagen |
| Betalingscondities | L/C, D/P, T/T, Western Union, MoneyGram |
| Levering vermogen | 10000 PCs/maand |
Contacteer me voor vrije steekproeven en coupons.
whatsapp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Productnaam | Brushless versnellingsbakmotor | Voltage | 12 |
|---|---|---|---|
| geschatte snelheid | 214±10% | verminderingsverhouding | 1/14 |
| Geschatte Torsie | 0,15 NM | Isolatieweerstand | 100MΩ Min.500 VDC |
| Isolatieklasse | B | Motorhoogte | 40,5 Mm |
| Duwspel van schacht | ≤0.4 | Outputmacht | 3.4W |
| Weerslag bij zonder commissie | ≤1.5° | Motorgewicht | 0,25 kg |
| Markeren | Nema11 Planetarische Versnellingsbak,Nema11 Planetarische Versnellingsbak 12V,12V Brushless Motor met Versnellingsbak |
||
Productomschrijving
Nema11 planetarische versnellingsbak12v 40.5mm 3.4W Motor met Versnellingsbak 28BL01AG14
Omdat er meer oppervlaktecontact is. Scrollen is veel zachter, en er zijn bijna geen sprongen. Zo er zijn met geringe geluidssterkte in de planetarische versnellingsbak motor.28BL01AG14 is één soort minimotoren. Het belangrijkste aspect om efficiency te verzekeren is dat de planetarische versnellingsbak lage inertie en hoge torsietransmissie heeft. Het kiezen van een planetarische versnellingsbak met de correcte specificaties is een betrouwbare manier om de efficiency van om het even welk mechanisch systeem te verbeteren.
Elektrospecificatie:
| Model | ||||
| Motordeel | 28BL01AG14 | 28BL02AG30 | 28BL03AG64 | |
| Verhouding | 1:14 | 1:30 | 1:64 | |
| Versnellingsbakdiameter | 28 | 28 | 28 | |
| Aantal Fasen | Fase | 3 | 3 | 3 |
| Aantal Polen | Polen | 4 | 4 | 4 |
| Nominale spanning | VDC | 12 | 24 | 24 |
| Geschatte Torsie | N.m | 0,15 | 0,65 | 2 |
| Geschatte Snelheid | T/min | 214 | 100 | 46 |
| RatedCurrent | Ampèren | 0,9 | 1 | 2 |
| Outputmacht | Watts | 3.4 | 6.8 | 9.6 |
| Motorhoogte | mm | 40.5 | 53 | 78 |
| Motorgewicht | Kg | 0,25 | 0,31 | 0,36 |
*Products kan door speciaal verzoek worden aangepast.
Bedradingsdiagram
|
ELEKTROverbindingslijst |
||
| FUNCTIE | KLEUR | |
| +5V | ROOD | UL1007 26AWG |
| ZAAL A | GROEN | |
| ZAAL B | BLAUW | |
| ZAAL C | WIT | |
| GND | ZWART | |
| FASEER A | SINAASAPPEL | |
| FASE B | GEEL | |
| FASE C | BRUIN | |
Mechanische Afmeting
U kunt kiezen verschillende versnellingsbak van:
Uit diameter 28mm Poedermetallurgie
| Huisvestingsmateriaal | Het dragen bij output | Radiale lading (10mm van flens) N | Schacht aslading (N) | Maximum schacht pers-geschikte kracht (N) | Radiaal spel van schacht (mm) | Duwspel van schacht (mm) | Weerslag bij zonder commissie (°) |
| Poedermetallurgie | kokerlagers | ≤80 | ≤30 | ≤200 | ≤0.03 | ≤0.4 | ≤1.5 |
| Planetarische versnellingsbak 28 vierkant type | ||||||
| Verminderingsverhouding | Geschatte tolerantietorsie (NM) | Maximum kortstondige tolerantietorsie (NM) | Efficiency% |
Lengte L (mm) |
Gewicht (g) | Aantal toesteltreinen |
| 1/3 | 0,2 | 0,6 | 81% | 28.5 | 105 | 1 |
| 1/6 | ||||||
| Planetarische versnellingsbak 28 rond type | ||||||
| Verminderingsverhouding | Geschatte tolerantietorsie (NM) | Maximum kortstondige tolerantietorsie (NM) | Efficiency% |
Lengte L (mm) |
Gewicht (g) | Aantal toesteltreinen |
| 1/14 | 0,5 | 1.5 | 72% | 29.8 | 92 | 1 |
| 1/30 | ||||||
| 1/64 | 1.8 | 5 | 65% | 40 | 105 | 1 |
| 1/107 | ||||||
