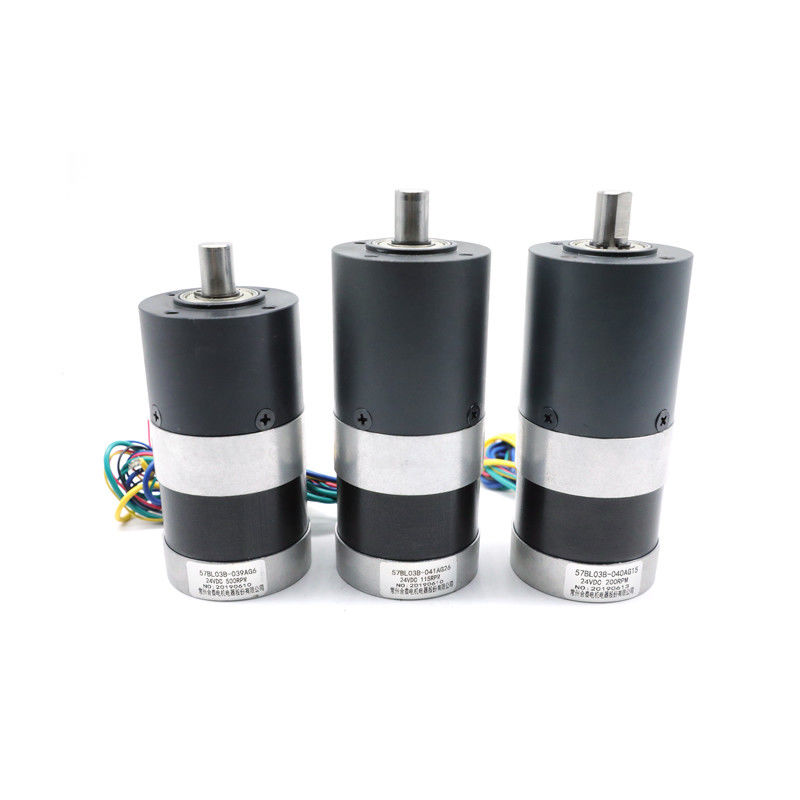

Brushless Gelijkstroom-Motor met Planetarische Versnellingsbak 24v 40w

Brushless Gelijkstroom-Motor met Planetarische Versnellingsbak 24v 40w

Merknaam:	HeTai
Modelnummer:	57BL
MOQ:	50
Prijs:	USD
Levertijd:	25 DAGEN
Betalingsvoorwaarden:	L/C, D/P, T/T, Western Union, MoneyGram

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

CE ROHS ISO

Productnaam:

Brushless versnellingsbakmotor

Windend Type:

Zaaleffect hoek:

120° elektroanglel

Isolatieklasse:

IP niveau:

Isolatieweerstand:

100MΩ Min.500VC gelijkstroom

Diëlektrische Sterkte:

600VAC 1 minuut

Omgevingstemperatuur:

-20℃~+50℃

Max Radial Force:

75N (10mm van voorflens)

Max Axial Force:

Gelijkeversnellingsbak:

42mm, 52mm, 56mm, 63mm

Maximum kortstondige tolerantietorsie:

30 NM

Verpakking Details:

Karton met Binnenschuimdoos, Pallet

Levering vermogen:

10000 PCs/maand

Markeren:

bldc motor met planetarische versnellingsbak

24v gelijkstroom-motor 200 t/min

Brushless Motor en de Versnellingsbak van Gelijkstroom

Productbeschrijving

57BL de aanpassings bldc motor maximum 10Nm van Ce ROHS ISO brushless met planetarische versnellingsbak met geringe geluidssterkte

Model	Verminderingsverhouding	Versnellingsbakdiameter	Het Materiaal van de versnellingsbakhuisvesting	Voltage (V)	Macht (W)	Snelheid (t/min)	Geschatte torsie (NM)
57BL03B-039AG6	6:1	56mm	Poedermetallurgie	24	41	500	0,79
57BL03B-040AG15	15:1	56mm	Poedermetallurgie	24	40	200	1.9
57BL03B-041AG26	26:1	56mm	Poedermetallurgie	24	40	115	3.3

De Elektrospecificatie van het MOTORdeel:

		Model	Model	Model	Model	Model	Model
Specificatie	Eenheid	57BL01G	57BL02A	57BL03B	57BL04A	57BL05A	57BL06
Aantal Fasen	Fase	3	3	3	3	3	3
Aantal Polen	Polen	4	4	4	4	4	4
Nominale spanning	VDC	24	24	24	24	24	24
Geschatte Snelheid	T/min	2500	3000	3000	3000	3000	3000
Geschatte Stroom	A	0,77	1.87	3.17	3.67	5.33	7.00
Geschatte Torsie	N.m	0,057	0,11	0,18	0,22	0,33	0,44
Geschatte Macht	W	15	34.5	56	69	104	138
Piektorsie	N.m	0,17	0,33	0,54	0,66	0,99	1.32
Piekstroom	Ampèren	2.3	5.6	9.5	11	16	21
Torsieconstante	N.m/A	0,074	0,059	0,057	0,060	0,062	0,063
Achteremf constante	V/kRPM	7.75	6.2	5.9	6.3	6.5	6.6
Lichaamslengte	mm	41.5	46.5	56.5	66.5	86.5	106.5
Gewicht	Kg	0,35	0,44	0,56	0,67	0,95	1.18

*Products kan versnellingsbak 42, 52, 56, 63mm aanpassen

*Products kan door speciaal verzoek worden aangepast.

Bedradingsdiagram

FUNCTIE	KLEUR
+5V	ROOD	UL1007 26AWG
ZAAL A	GEEL
ZAAL B	GROEN
ZAAL C	BLAUW
GND	ZWART
FASEER A	GEEL	UL1015 20AWG
FASE B	GROEN
FASE C	BLAUW

Mechanische Afmeting

Brushless Gelijkstroom-Motor met Planetarische Versnellingsbak 24v 40w 0

De Elektrospecificatie van het VERSNELLINGSBAKdeel

Uit diameter 42mm Poedermetallurgie

Huisvestingsmateriaal	Het dragen bij output	Radiale lading (10mm van flens) N	Schacht aslading (N)	Maximum schacht pers-geschikte kracht (N)	Radiaal spel van schacht (mm)	Duwspel van schacht (mm)	Weerslag bij zonder commissie (°)
Poedermetallurgie	kokerlager	≤120	≤80	≤500	≤0.03	≤0.1	≤1.5

Verminderingsverhouding	Geschatte tolerantietorsie (NM)	Maximum kortstondige tolerantietorsie (NM)	Efficiency%	Lengte L (mm)	Gewicht (g)	Aantal toesteltreinen
1/4	1.0	3.0	81%	32.5	170	1
1/6
1/15	4.0	12	72%	46.3	207	2
1/18
1/25
1/36
1/54	8.0	25	65%	60.1	267	3
1/65
1/90
1/112
1/155
1/216	10	30	65%	60.1	267

Mechanische Afmeting

Brushless Gelijkstroom-Motor met Planetarische Versnellingsbak 24v 40w 1

Uit diameter 52mm Zinklegering

Huisvestingsmateriaal	Het dragen bij output	Radiale lading (10mm van flens) N	Schacht aslading (N)	Maximum schacht pers-geschikte kracht (N)	Radiaal spel van schacht (mm)	Duwspel van schacht (mm)	Weerslag bij zonder commissie (°)
Zinklegering	kokerlagers	≤450	≤200	≤1000	≤0.03	≤0.1	≤1.5

Verminderingsverhouding	Geschatte tolerantietorsie (NM)	Maximum kortstondige tolerantietorsie (NM)	Efficiency%	Lengte (mm)	Gewicht (g)	Aantal toesteltreinen
1/13	2.0	6.0	81%	52.9	345	1

Mechanische Afmeting

Brushless Gelijkstroom-Motor met Planetarische Versnellingsbak 24v 40w 2

Uit diameter 56mm Poedermetallurgie

Huisvestingsmateriaal	Het dragen bij output	Radiale lading (10mm van flens) N	Schacht aslading (N)	Maximum schacht pers-geschikte kracht (N)	Radiaal spel van schacht (mm)	Duwspel van schacht (mm)	Weerslag bij zonder commissie (°)
Poedermetallurgie	kokerlagers	≤450	≤200	≤1000	≤0.03	≤0.1	≤1.5

Verminderingsverhouding	Geschatte tolerantietorsie (NM)	Maximum kortstondige tolerantietorsie (NM)	Efficiency%	Lengte L (mm)	Gewicht (g)	Aantal toesteltreinen
1/4	2.0	6.0	81%	41.3	491	1
1/6
1/15	8.0	25	72%	59.6	700	2
1/18
1/26
1/47	16	50	72%	59.6	700	2
1/66

Mechanische Afmeting

Brushless Gelijkstroom-Motor met Planetarische Versnellingsbak 24v 40w 3

Uit diameter 56mm Techniekplastieken

Huisvestingsmateriaal	Het dragen bij output	Radiale lading (10mm van flens) N	Schacht aslading (N)	Maximum schacht pers-geschikte kracht (N)	Radiaal spel van schacht (mm)	Duwspel van schacht (mm)	Weerslag bij zonder commissie (°)
Techniekplastieken	kokerlager	≤450	≤200	≤1000	≤0.03	≤0.1	≤1.5

Verminderingsverhouding	Geschatte tolerantietorsie (NM)	Maximum kortstondige tolerantietorsie (NM)	Efficiency%	Lengte L (mm)	Gewicht (g)	Aantal toesteltreinen
1/15	8.0	25	72%	61.6	450	2
1/18
1/26
1/47	16	50
1/66

Mechanische Afmeting

Brushless Gelijkstroom-Motor met Planetarische Versnellingsbak 24v 40w 3

Uit diameter 56 mm-Zinklegering

Huisvestingsmateriaal	Het dragen bij output	Radiale lading (10mm van flens) N	Schacht aslading (N)	Maximum schacht pers-geschikte kracht (N)	Radiaal spel van schacht (mm)	Duwspel van schacht (mm)	Weerslag bij zonder commissie (°)
Zinklegering	kokerlagers	≤450	≤200	≤1000	≤0.03	≤0.1	≤1.5

Verminderingsverhouding	Geschatte tolerantietorsie (NM)	Maximum kortstondige tolerantietorsie (NM)	Efficiency%	Lengte L (mm)	Gewicht (g)	Aantal toesteltreinen
1/4	2.0	6	81%	43.3	350	1
1/6
1/13				52.7	400

Mechanische Afmeting

Brushless Gelijkstroom-Motor met Planetarische Versnellingsbak 24v 40w 5

Uit diameter 63mm Zinklegering

Huisvestingsmateriaal	Het dragen bij output	Radiale lading (10mm van flens) N	Schacht aslading (N)	Maximum schacht pers-geschikte kracht (N)	Radiaal spel van schacht (mm)	Duwspel van schacht (mm)	Weerslag bij zonder commissie (°)
Zinklegering	kokerlagers	≤450	≤200	≤1000	≤0.03	≤0.1	≤1.5

Verminderingsverhouding

Geschatte tolerantietorsie (NM)

Maximum kortstondige tolerantietorsie (NM)

Efficiency%

Lengte

L (mm)

Gewicht (g)

Aantal toesteltreinen

1/8

3.0

8.0

81%

75.5

400

Mechanische Afmeting

Brushless Gelijkstroom-Motor met Planetarische Versnellingsbak 24v 40w 6

Door het hebben van een andere regeling van zontoestel en planetarische toestellen, worden de hoge outputtorsie en de brede snelheidsverhouding bereikt. Behalve deze, hebben de planetarische versnellingsbakken lagere inertie en hoge torsietransmissie. Al deze zijn zeer belangrijke aspecten die efficiency waarborgen.

De capaciteit de graad van macht en snelheid nauwkeurig om te variëren maakt planetarische versnellingsbakken voor vele speciale toepassingen zoals windturbine geschikt, interne verbrandingsmotoren, etc.
