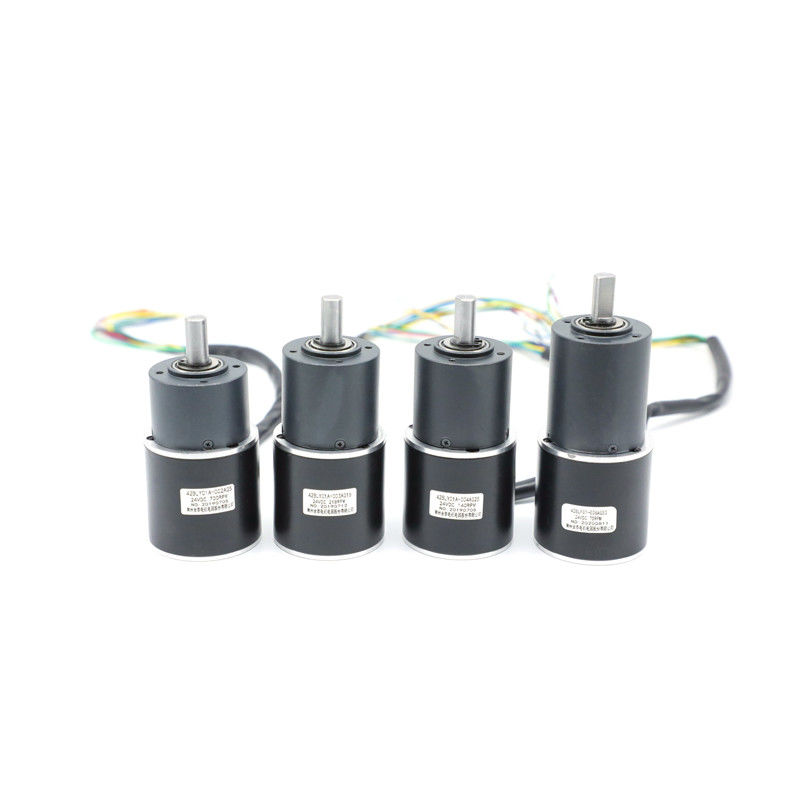

42MM Nema Brushless Gelijkstroom Motor met Versnellingsbak

  • 42MM Nema Brushless Dc Motor With Gearbox
  • 42MM Nema Brushless Dc Motor With Gearbox
  • 42MM Nema Brushless Dc Motor With Gearbox
  • 42MM Nema Brushless Dc Motor With Gearbox
  • 42MM Nema Brushless Dc Motor With Gearbox
  • 42MM Nema Brushless Dc Motor With Gearbox
  • 42MM Nema Brushless Dc Motor With Gearbox
Plaats van herkomst China
Merknaam HeTai
Certificering CE ROHS ISO
Modelnummer 42BLY
Min. bestelaantal 50
Prijs USD
Verpakking Details Karton met Binnenschuimdoos, Pallet
Levertijd 25 DAGEN
Betalingscondities L/C, D/P, T/T, Western Union, MoneyGram
Levering vermogen 10000 PCs/maand

Contacteer me voor vrije steekproeven en coupons.

whatsapp:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
productnaam Brushless versnellingsbakmotor Zaaleffect hoek 120° elektroanglel
Snelheid regelbare 3000 Windend Type Ster
Diëlektrische Sterkte 600VAC 1 minuut Omgevingstemperatuur -20℃~+50℃
Isolatieweerstand 100MΩ Min.500VC gelijkstroom IP niveau IP40
Max Radial Force 15N (10mm van voorflens) Max Axial Force 10N
Minimumverminderingsverhouding 1/4 Maximum verminderingsverhouding 1/216
Markeren

42mm nemamotor

,

De lage Brushless Motor van T/min

,

hoge torsie brushless gelijkstroom motor met lage snelheid
Laat een bericht achter
Productomschrijving

42BLY NEMA 17 de Aangepaste planetarische hogere torsie van de versnellingsbak brushless gelijkstroom motor met lage snelheid



Voordeel van de planetarische versnellingsbak

1.Increased herhaalbaarheid: Zijn grotere de aanbiedingsbetrouwbaarheid en robuustheid van de snelheids radiale en aslading, die de verkeerde opstelling van het toestel minimaliseren.

2.Perfect precisie: De meeste roterende hoekige stabiliteit verbetert de nauwkeurigheid en de betrouwbaarheid van de beweging.

3.Lower geluidsniveau omdat er meer oppervlaktecontact is. Rolling is veel zachter en de sprongen zijn vrijwel onbestaand.

4.Greater duurzaamheid: wegens zijn gewrongen starheid en beter het rollen. Aldus, wordt de grotere efficiency van het toestel en een veel meer vlote verrichting bereikt.

5.Very goede niveaus van efficiency: De planetarische reductiemiddelen bieden grotere efficiency aan

6.Increased-torsietransmissie: Met meer tanden in contact, kan het mechanisme meer torsie overbrengen en weerstaan. Bovendien doet het het op een meer eenvormige manier.

7.Maximum veelzijdigheid: Zijn mechanisme is bevat in een cilindrische versnellingsbak, die in bijna om het even welke ruimte kan worden geïnstalleerd.



Model Torsie N.M Max Radial-lading Schacht aslading Verminderingsverhouding Het Materiaal van de versnellingsbakhuisvesting Voltage (V) Macht (W) Snelheid (t/min)
42BLY01A-002AG5 0,16 ≤120N (10mm van voorflens)
 		 ≤80N
 		 5:1 Poedermetallurgie 24 12 700
42BLY01A-003AG16 0,46 16:1 24 11 218
42BLY01A-004AG25 0,72 25:1 24 18 140
42BLY01A-005AG62 1.60 62:1 24 9 56

*Products kan door speciaal verzoek worden aangepast.



De Elektrospecificatie van het MOTORdeel:

    Model Model Model
Specificatie Eenheid 42BLY01C 42BLY02 42BLY302-001
Aantal Fasen Fase 3 3 3
Aantal Polen Polen 4 4 4
Nominale spanning VDC 24 24 24
Geschatte Snelheid T/min 3000 3000 3000
Geschatte Stroom A 0,63 1.77 2.53
Geschatte Torsie N.m 0,035 0,08 0,13
Geschatte Macht W 11 25 41
Piektorsie mN.m 0,105 0,24 0,39
Piekstroom Ampèren 1.9 5.3 7.6
Torsieconstante N.m/A 0,054 0,045 0,051
Achteremf constante V/kRPM 5.7 4.7 5.3
Lichaamslengte mm 42 60 78
Gewicht Kg 0,25 0,38 0,56

*Products kan versnellingsbak aanpassen 36,42 mm



Bedradingsdiagram

ELEKTROverbindingslijst
FUNCTIE KLEUR
+5V ROOD UL1007 26AWG
ZAAL A GEEL
ZAAL B GROEN
ZAAL C BLAUW
GND ZWART
FASEER A GEEL UL3265 22AWG
FASE B GROEN
FASE C BLAUW


Mechanische Afmeting



42MM Nema Brushless Gelijkstroom Motor met Versnellingsbak 0

De Elektrospecificatie van het VERSNELLINGSBAKdeel:



36mm Poedermetallurgie

Huisvestingsmateriaal Het dragen bij output Radiale lading (10mm van flens) N Schacht aslading (N) Maximum schacht pers-geschikte kracht (N) Radiaal spel van schacht (mm) Duwspel van schacht (mm) Weerslag bij zonder commissie (°)
Poedermetallurgie kokerlagers ≤120 ≤80 ≤500 ≤0.03 ≤0.1 ≤1.5



Verminderingsverhouding Geschatte tolerantietorsie (NM) Maximum kortstondige tolerantietorsie (NM) Efficiency% Lengte (mm) Gewicht (g) Aantal toesteltreinen
1/4 0,3 1.0 81% 24.8 145 1
1/5
1/16



1.2





3.5



 72% 32.4 173 2
1/20
1/25
1/53



2.5



 7.5 65% 41.9 213 3
1/62
1/76
1/94
1/117



Mechanische Afmeting

42MM Nema Brushless Gelijkstroom Motor met Versnellingsbak 1



36mm Zinklegering

Huisvestingsmateriaal Het dragen bij output Radiale lading (10mm van flens) N Schacht aslading (N) Maximum schacht pers-geschikte kracht (N) Radiaal spel van schacht (mm) Duwspel van schacht (mm) Weerslag bij zonder commissie (°)
Zinklegering

Poreus

lagers

 ≤45 ≤25 ≤100 ≤0.08 ≤0.4 ≤1.5



Verminderingsverhouding Geschatte tolerantietorsie (NM) Maximum kortstondige tolerantietorsie (NM) Efficiency% Lengte (mm) Gewicht (g) Aantal toesteltreinen
1/12 0,3 1.0 81% 26.8 100 1





Mechanische Afmeting

42MM Nema Brushless Gelijkstroom Motor met Versnellingsbak 2





Uit diameter 42mm Poedermetallurgie



Huisvestingsmateriaal Het dragen bij output Radiale lading (10mm van flens) N Schacht aslading (N) Maximum schacht pers-geschikte kracht (N) Radiaal spel van schacht (mm) Duwspel van schacht (mm) Weerslag bij zonder commissie (°)
Poedermetallurgie kokerlagers ≤120 ≤80 ≤500 ≤0.03 ≤0.1 ≤1.5



Verminderingsverhouding Geschatte tolerantietorsie (NM) Maximum kortstondige tolerantietorsie (NM) Efficiency% Lengte (mm) Gewicht (g) Aantal toesteltreinen
1/4 1.0 3.0 81% 32.5 170 1
1/6
1/15 4.0 12 72% 46.3 207 2
1/18
1/25
1/36
1/54

8.0



25



65%



60.1



267



 3
1/65
1/90
1/112
1/155
1/216 10 30 65% 60.1 267



Mechanische Afmeting

42MM Nema Brushless Gelijkstroom Motor met Versnellingsbak 3
