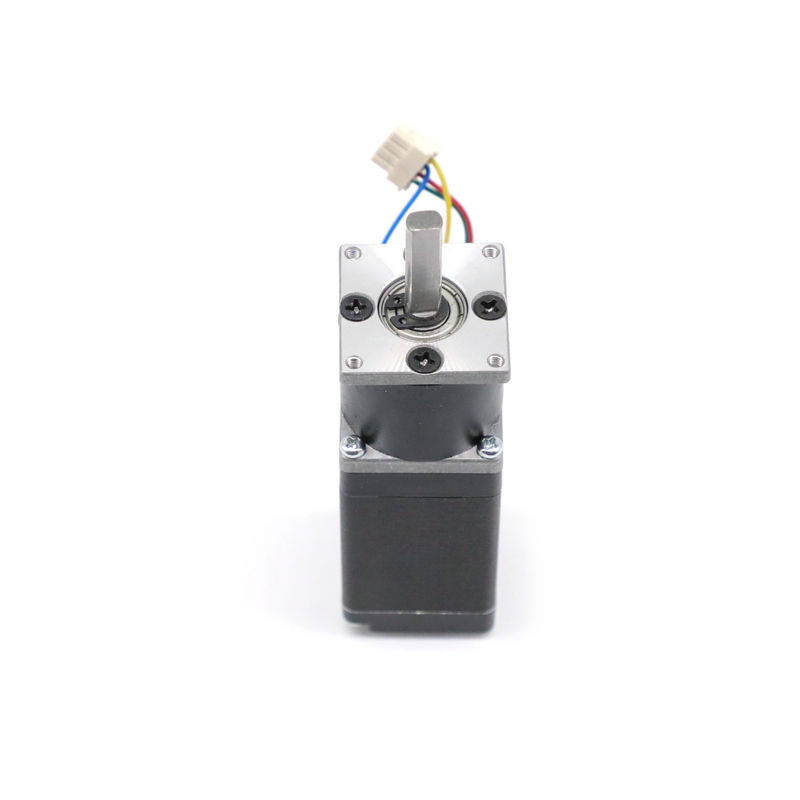

6 draad Nema 11 Stepper Motor met Versnellingsbak 28mm Vermindering 1 144

  • 6 Wire Nema 11 Stepper Motor With Gearbox 28mm Reduction 1 144
  • 6 Wire Nema 11 Stepper Motor With Gearbox 28mm Reduction 1 144
  • 6 Wire Nema 11 Stepper Motor With Gearbox 28mm Reduction 1 144
  • 6 Wire Nema 11 Stepper Motor With Gearbox 28mm Reduction 1 144
Plaats van herkomst China
Merknaam HeTai
Certificering CE ROHS ISO
Modelnummer 28BYGH
Min. bestelaantal 50
Prijs USD
Verpakking Details Karton met Binnenschuimdoos, Pallet
Levertijd 25 DAGEN
Betalingscondities L/C, D/P, T/T, Western Union, MoneyGram
Levering vermogen 10000 PCs/maand

Contacteer me voor vrije steekproeven en coupons.

whatsapp:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
productnaam Het stappen versnellingsbakmotor Stapnauwkeurigheid ± 5%
Temperatuurstijging Maximum 80 ℃ Isolatieweerstand 100MΩ Min.500VC gelijkstroom
Omgevingstemperatuur -20℃~+50℃ Diëlektrische Sterkte 500VAC 1 minuut
Max Radial Force 28N (20mm van voorflens) Max Axial Force 10N
Geschikte Versnellingsbak 22mm, 28mm Versnellingsbakmateriaal Poedermetallurgie
Hoog licht

nema 11 stepper motor met versnellingsbak 28mm

,

28mm stepper motor

,

6 dradenstepper motor
Laat een bericht achter
Productomschrijving

Stepper van 28BYGH NEMA 11 motor met 28mm verhouding 1:144 van de versnellingsbak de maximum vermindering



*Products kan versnellingsbak 22.28mm aanpassen

De poedermetallurgie 22 mm-versnellingsbak met poreus lager heeft keuzen van de volgende verminderingsverhouding:



Stadium 1



1/4, 1/4.75





Stadium 2



1/16, 1/19, 1/22, 1/26





Stadium 3



1/76, 1/88, 1/104, 1/121, 1/144



Voor de 28mm versnellingsbak, zijn er 2 verminderingsverhoudingen die 1:3&1:6 zijn (allebei zijn één stadium).

Gelieve te scrollen neer om meer details over de versnellingsbak te zien



De Elektrospecificatie van het MOTORdeel:



MODEL STAPhoek
(°/STEP)		  LOODdraad
(Nr.)		 VOLTAGE
(v)		 HUIDIG
(A/PHASE)		 WEERSTAND
(Ω/PHASE)		 INDUCTANTIE
(MH/PHASE)		 HET HOUDEN VAN TORSIE
(G.CM)		 MOTORhoogte
L (MM.)		 MOTORgewicht
(Kg)
28BYGH102-01 1.8 4 3.90 0,67 6.3 3.2 600 32 0,11
28BYGH105-01 6 3.1 0,95 3.3 1.0 430 32 0,11
28BYGH301 4 4.56 0,67 6.8 4.9 950 45 0,17
28BYGH303 6 3.40 0,95 3.4 1.0 750 45 0,14
28BYGH501 4 8.04 0,67 12.0 7.2 1200 51 0,19
28BYGH502 6 3.80 0,95 4.0 1.3 900 51 0,20

*Products kan door speciaal verzoek worden aangepast.





Mechanische Afmeting

6 draad Nema 11 Stepper Motor met Versnellingsbak 28mm Vermindering 1 144 0

Bedradingsdiagram

6 draad Nema 11 Stepper Motor met Versnellingsbak 28mm Vermindering 1 144 1

De Elektrospecificatie van het VERSNELLINGSBAKdeel:



Uit diameter 22mm



Huisvestingsmateriaal Het dragen bij output Radiale lading (10mm van flens) N Schacht aslading (N) Maximum schacht pers-geschikte kracht (N) Radiaal spel van schacht (mm) Duwspel van schacht (mm) Weerslag bij zonder commissie (°)
Poedermetallurgie

Poreus

lager

 ≤35 ≤15 ≤80 ≤0.08 ≤0.4 ≤1.5



Verminderingsverhouding Geschatte tolerantietorsie (NM) Maximum kortstondige tolerantietorsie (NM) Efficiency% Lengte (mm) Gewicht (g) Aantal toesteltreinen
1/4 0,1 0,3 81% 13.9 29 1
1/4.75
1/16 0,4 1.2 72% 32.4 52 2
1/19
1/22
1/26
1/76 0,8 2.5 65% 43.9 73 3
1/88
1/104
1/121
1/144



Mechanische Afmeting

6 draad Nema 11 Stepper Motor met Versnellingsbak 28mm Vermindering 1 144 2

Uit diameter 28mm





Huisvestingsmateriaal Het dragen bij output Radiale lading (10mm van flens) N Schacht aslading (N) Maximum schacht pers-geschikte kracht (N) Radiaal spel van schacht (mm) Duwspel van schacht (mm) Weerslag bij zonder commissie (°)
Poedermetallurgie kokerlager ≤80 ≤30 ≤200 ≤0.03 ≤0.4 ≤1.5



Verminderingsverhouding Geschatte tolerantietorsie (NM) Maximum kortstondige tolerantietorsie (NM) Efficiency% Lengte (mm) Gewicht (g) Aantal toesteltreinen
1/3 0,2 0,6 81% 28.5 105 1
1/6



Mechanische Afmeting

6 draad Nema 11 Stepper Motor met Versnellingsbak 28mm Vermindering 1 144 3
