Stepper Motorcontrolemechanisme
Created with Pixso. Geïntegreerde NEMA 17 Stepper Motorcontrolemechanisme Module 2 fase Parallelle Interface

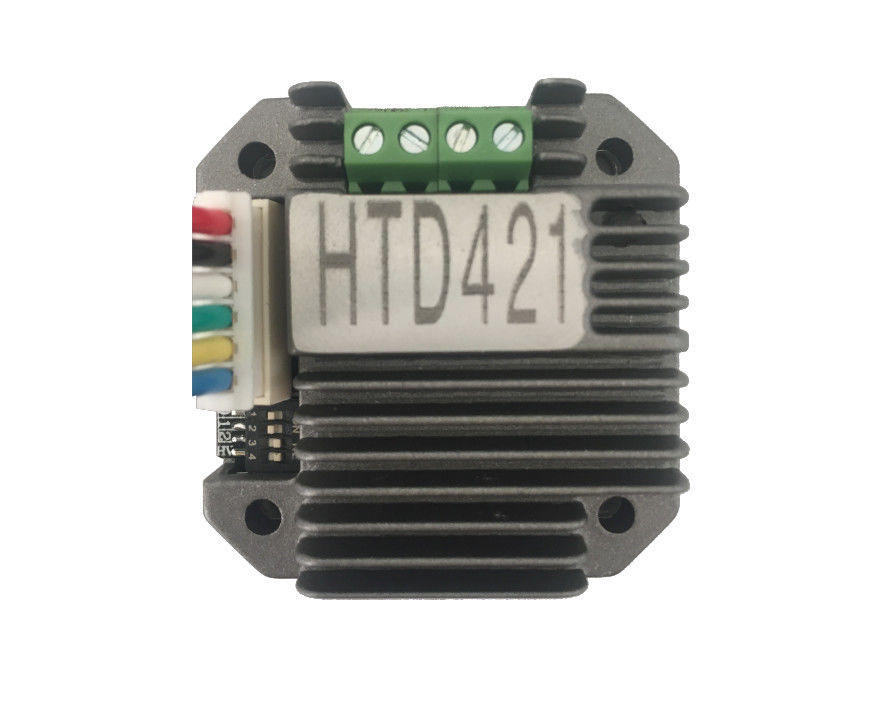

Geïntegreerde NEMA 17 Stepper Motorcontrolemechanisme Module 2 fase Parallelle Interface

Merknaam: Hetai
Modelnummer: HTD421
MOQ: 50
Prijs: USD
Levertijd: 28-31
Betalingsvoorwaarden: L/C, D/P, T/T, Western Union, MoneyGram
Gedetailleerde informatie
Plaats van herkomst:
China
Certificering:
CE
productnaam:
Stappende Motorbestuurder
Voeding:
3.3V-5V of 12V-24V
De stroom van de outputmotor:
Piek2a
het werk temperatuur:
0℃~+40℃
Storagetemperature:
-10℃~70℃
Aandrijvingsmethode:
Constante huidige PWM-controle
facultatieve onderverdeling:
Microstep 1/2/4/8/16/32
lengte:
34/40/48/60mm
Verpakking Details:
Karton met Binnenschuimdoos, Pallet
Levering vermogen:
10000 PCs/maand
Markeren:

Geïntegreerde Stepper Motorbestuurder

,

nema 17 stepper motorbestuurder

,

Nema 17 Stepper Motorcontrolemechanisme

Productbeschrijving

HTD421 2 de bestuurder Integrated Driver van de fase Parallelle interface voor stepper van NEMA 17 motor



Producteigenschap

Het miniatuurontwerp, geschikte installatie, kan met 42 stepper motoren worden geïntegreerd

- Hitte-verdreven gegoten aluminium ingesloten huisvesting

- Automatische halve stroom wanneer het tegengehouden lopen

- De foto-elektrische isolatie van de parallelle interfacehoge snelheid, compatibel met onophoudelijk regelbare de logicaniveaus 2A van 3.3-5V en 12-24V-

- Microstep 1/2/4/8/16/32 facultatieve onderverdeling



Productparameter



VOEDING

Gelijkstroom 12v-gelijkstroom 35V/2A, gelijkstroom 24V wordt geadviseerd

Parallelle interface

VCC

Voeding. De selectie 3.3V-5V of 12V-24V van de ONDERDOMPELINGSschakelaar

DIR

0V of VCC. Stroom: 8mA@3.3V/8mA@12V/15mA@5V/18mA@24V

STP

0V of VCC. Stroom: 8mA@3.3V/8mA@12V/15mA@5V/18mA@24V

Frequentie 0-20KHz

EN

0V of VCC. Stroom: 8mA@3.3V/8mA@12V/15mA@5V/18mA@24V

Frequentie 0-20KHz








De stroom van de outputmotor

Piek2a (eenfasig maximum), daadwerkelijk regelbaar gebruik 0-2A

Aandrijvingsmethode

Constante huidige PWM-controle

Aandrijvingsonderverdeling

Plaatsende selectie 1, 2, 4, 8, 16, 32 van de ONDERDOMPELINGSschakelaar

Isolatieweerstand

> 100M bij normale temperatuur en druk

Diëlektrische sterkte

0.5KV, 1 minuut bij normale temperatuur en druk

Bescherming

Input omgekeerde verbinding, overbelasting, aandrijvingsoververhitting, aandrijvingste sterke intensiteit



De bestuurder heeft dezelfde gatenpositie en de grootte zoals de stepper 42 motor.



Elektrointerface

Geïntegreerde NEMA 17 Stepper Motorcontrolemechanisme Module 2 fase Parallelle Interface 0

Duikerafmeting

Geïntegreerde NEMA 17 Stepper Motorcontrolemechanisme Module 2 fase Parallelle Interface 1

Bedrading



Geïntegreerde NEMA 17 Stepper Motorcontrolemechanisme Module 2 fase Parallelle Interface 2

Het diagram van de bestuurdersinstallatie

Geïntegreerde NEMA 17 Stepper Motorcontrolemechanisme Module 2 fase Parallelle Interface 3

Productvoordeel



De voordelen van geïntegreerde motoren omvatten gemak van lay-out, verminderde bedradingsingewikkeldheid, snellere systeemopstelling en bouw, en de verenigbaarheid van de motorbestuurder. Bovendien wordt een geïntegreerde eenheid met een geïntegreerd controlesysteem ook verstrekt.



De voordelen van de geïntegreerde motor en aandrijvingseenheden omvatten gemak van implementatie, verminderde bedradingsingewikkeldheid, snellere opstelling en bouw van een systeem, en gewaarborgde motor-aandrijving verenigbaarheid. Bovendien, de geïntegreerde eenheden die systemen op een spaander opnemen (Soc) zijn ook beschikbaar.
