10kgcm 57mm Stepper Motorversnellingsbak Nema 23 Planetarische Hoge Precisie 9.6V

10kgcm 57mm Stepper Motorversnellingsbak Nema 23 Planetarische Hoge Precisie 9.6V

Merknaam:	HeTai
Modelnummer:	57BYGH-serie
MOQ:	50
Prijs:	USD
Levertijd:	25 DAGEN
Betalingsvoorwaarden:	L/C, D/P, T/T, Western Union, MoneyGram

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

CE ROHS ISO

Productnaam:

Motor voor een trappengiaarbok

Stapnauwkeurigheid:

± 5%

Temperatuurstijging:

Maximum 80 ℃

Isolatieweerstand:

100MΩ Min.500VC gelijkstroom

Omgevingstemperatuur:

-20℃~+50℃

Diëlektrische sterkte:

500VAC 1 minuut

Materiaal voor de behuizing van de versnellingsbak:

Poedermetallurgie

Lagers bij uitgang:

Kokerlager

Nominale spanning:

6.9V

Weerstand:

9,6 Ω/FASE

Verpakking Details:

Karton met Binnenschuimdoos, Pallet

Levering vermogen:

10000 PCs/maand

Markeren:

nema 23 planetarische versnellingsbak 9.6V

Nema Planetarische Versnellingsbak 9.6V

Versnellingsbak voor Nema 23 Stepper Motor

Productbeschrijving

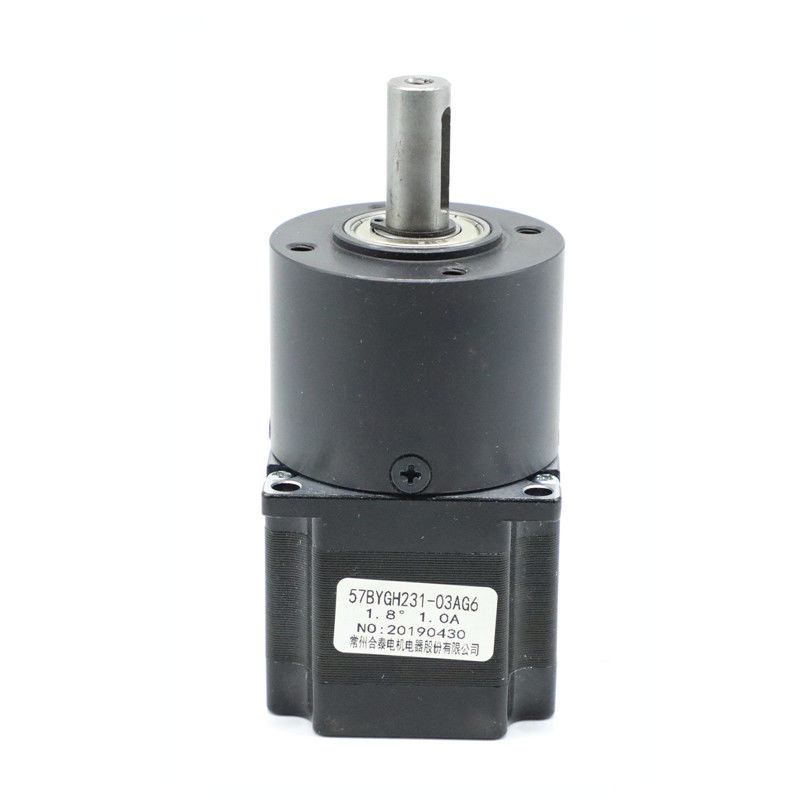

57BYGH NEMA 23 precisie stappenmotor met planetaire tandwielkast

57BYGH231-03AG6 bestaat uit een 2-fasen 57mm stappenmotor en een 56mm planetaire tandwielkast. Het behuizingsmateriaal van de 56mm tandwielkast is poedermetallurgie. De radiale speling van de as is ≤0,03 mm en de axiale speling van de as is ≤0,1 mm. Terugslag bij geen belasting is ≤1,5 °.

Voor dezelfde belastingscapaciteit heeft onze planetaire tandwielkast van poedermetallurgie een langere levensduur dan traditionele tandwielkasten. De belangrijkste aspecten zijn het verbeteren van de efficiëntie en betrouwbaarheid in elk mechanisch systeem.

Elektrische specificaties

STAPHOEK	°/STAP	1,8
NOMINALE SPANNING	V	9,6
STROOM	A/FASE	1,0
WEERSTAND	Ω/FASE	9,6
INDICTANTIE	mH/FASE	20
HOUDVRIEMKOppel	kg.cm	10
ISOLATIEKLASSE		B

*Producten kunnen op speciale aanvraag worden aangepast.

Bedradingsschema

Mechanische afmetingen

Tandwielkastonderdeel Elektrische specificaties

Buitendiameter 56 mm Poedermetallurgie

Behuizingsmateriaal	Lager aan uitgang	Radiale belasting (10 mm vanaf flens) N	Axiale asbelasting (N)	Maximale perspassing kracht as (N)	Radiale speling as (mm)	Axiale speling as (mm)	Terugslag bij geen belasting (°)
Poedermetallurgie	smeernagelager	≤450	≤200	≤1000	≤0,03	≤0,1	≤1,5

Reductieverhouding	Nominaal tolerantiekoppel (Nm)	Maximaal momentaan tolerantiekoppel (Nm)	Efficiëntie %	Lengte L (mm)	Gewicht (g)	Aantal tandwieltreinen
1/4	2,0	6,0	81%	41,3	491	1
1/6
1/15	8,0	25	72%	59,6	700	2
1/18
1/26
1/47	16	50	72%	59,6	700	2
1/66

Mechanische afmetingen

10kgcm 57mm Stepper Motorversnellingsbak Nema 23 Planetarische Hoge Precisie 9.6V 2

Op basis van al deze voordelen specialiseert ons bedrijf zich in de productie van hybride stappenmotoren, borstelloze DC-motoren, servomotoren, tandwielmotoren enzovoort. De producten worden toegepast in robots, verpakkingsmachines, textielmachines, medische instrumenten, drukapparatuur, intelligente logistieke apparatuur... Hetai exporteert zijn producten ook naar de VS, Europa, Zuidoost-Azië en heel China.

Door een andere opstelling van de zonnewiel en de planeetwielen worden een hoog uitgangskoppel en een brede snelheidsverhouding bereikt. Naast deze voordelen hebben planetaire tandwielkasten een lagere inertie en een hoge koppeloverdracht. Dit zijn allemaal belangrijke aspecten die de efficiëntie garanderen.

Het vermogen om de mate van vermogen en snelheid nauwkeurig te variëren, maakt planetaire tandwielkasten geschikt voor veel speciale toepassingen, zoals windturbines, verbrandingsmotoren, enzovoort.
