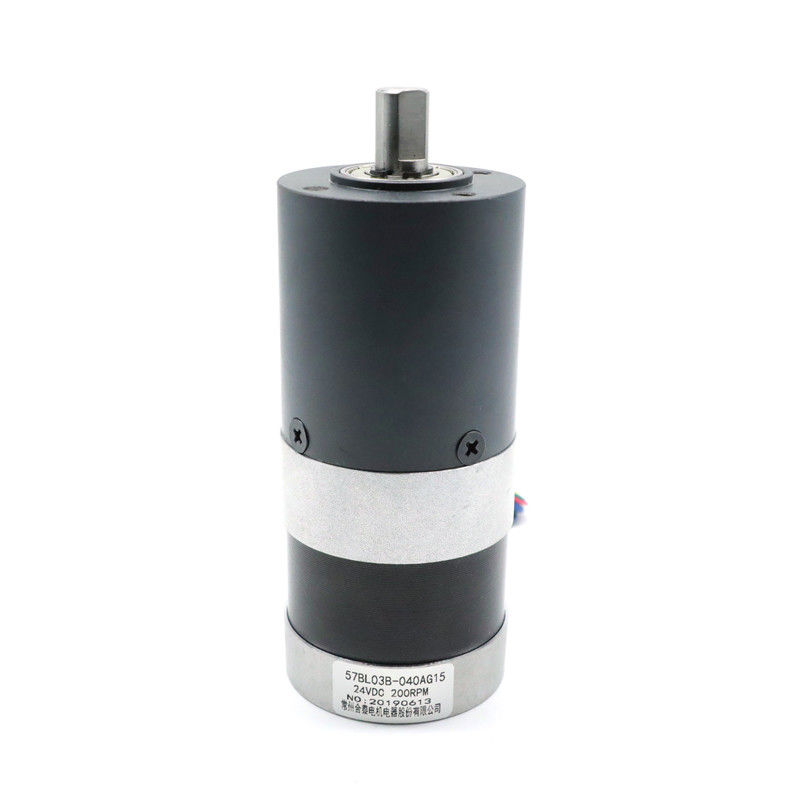

Bldc borstelloze DC-motor Nema 23 Planetaire versnellingsbak 2 NM 57BL03B

Bldc borstelloze DC-motor Nema 23 Planetaire versnellingsbak 2 NM 57BL03B

Merknaam:	Hetai
Modelnummer:	57BL03B-serie
MOQ:	50
Prijs:	USD
Levertijd:	28-31
Betalingsvoorwaarden:	L/C, D/P, T/T, Western Union, MoneyGram

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

CE ROHS ISO

Productnaam:

Borstelloze versnellingsbakmotor

Windend type:

Ster

Hall Effect Angle:

120° elektrohoek

Isolatieklasse:

Omgevingstemperatuur:

-20℃~+50℃

Isolatieweerstand:

100MΩ Min.500VC gelijkstroom

Diëlektrische sterkte:

600VAC 1 Minuut

Beschermingsniveau:

IP40

Nominale tolerantie koppel:

8 Nm

Aantal versnellingen:

Verpakking Details:

Karton met Binnenschuimdoos, Pallet

Levering vermogen:

5000pcs/month

Markeren:

Brushless Gelijkstroom Motor Nema 23 van 57BL03B Bldc

Nema 23 Planetarische Versnellingsbak 57BL03B

57BL03B Nema 23 Planetarische Versnellingsbak

Productbeschrijving

57BL03B-040AG15 NEMA 23 laag geluid 2 N.m.

Model	Omgevingstemperatuur	Verminderingsgraad	Materiaal voor het behuizing van de versnellingsbak	Lagers bij uitgang
De in punt 1 bedoelde vergunningen zijn van toepassing op:	-20°C tot 50°C	6:1	Poedermetallurgie	Ballenlagers
De in punt 1 bedoelde vergunningen zijn van toepassing op:	-20°C tot 50°C	15:1	Poedermetallurgie	Ballenlagers
57BL03B-041AG26	-20°C tot 50°C	26:1	Poedermetallurgie	Ballenlagers

Elektrische specificatie

		Model
Vervaardigingsmodel		De in punt 1 bedoelde vergunningen zijn van toepassing op:
Aantal fasen	Fase	3
Aantal Polen	Pools	4
Lijn tot lijn weerstand	OHMS	0.8
Nominale spanning	VDC	24
Geen laadsnelheid	RPM	4000
Geen belastingstroom	Amperen	0.6
Nominale snelheid	Rpm	3000 ± 200
Nominale stroom	Een	0.6
Nominaal koppel	N.m.	0.18
Nominaal vermogen	W	57
Piekkoppel	N.m.	0.54
Torkconstante	N.m.A.	0.057
Terug EMF constante	V/kRPM	5.9
Lichaamslengte	mm	56.5
Gewicht	Kilo's	0.56
Vervaardiging van motoren met planetaire versnellingen
GeclassificeerdTorsen	N.m.	1.9
Nominale snelheid	Rpm	200 ± 10%
Verhouding		15:1

*Producten kunnen op speciale aanvraag worden aangepast.

Bedradingsdiagram

FUNCTIE	Kleuren
+5V	Rood	UL1007 26AWG
ZAL A	Geel
HALLB	Groen
HALLC	Blauw
GND	Zwarte
FASE A	Geel	UL1015 22AWG
Fase B	Groen
FASE C	Blauw

Mechanische dimensie

Bldc borstelloze DC-motor Nema 23 Planetaire versnellingsbak 2 NM 57BL03B 0

Buitendeursdiameter 56 mmPoedermetallurgie

Huismateriaal	Lagers bij uitgang	Radiële belasting ((10 mm van de flanke) N	Axiële belasting van de as ((N)	Maximale kracht van de schachtpers-inrichting ((N)	Radiële afsplitsing van de as ((mm))	Schokspel van de as ((mm)	Tegenwerking bij leegstand (°)
Poedermetallurgie	met een diameter van niet meer dan 20 mm	≤ 450	≤ 200	≤ 1000	≤ 0.03	≤ 0.1	≤ 1.5

Verlagingsgraad	Nominale tolerantie koppel (Nm)	Maximaal momentane tolerantie koppel (Nm)	Efficiëntie in %	Lange L (mm)	Gewicht ((g)	Aantal versnellingen
1/4	2.0	6.0	81%	41.3	491	1
1/6
Geliefd zijn, 1/15	8.0	25	72%	59.6	700	2
Gezondheid, 1/18
1/26
4/47	16	50	72%	59.6	700	2
1/66

Mechanische dimensie

Bldc borstelloze DC-motor Nema 23 Planetaire versnellingsbak 2 NM 57BL03B 1

Planetaire tandwielen zijn iets duurder dan traditionele tandwielen, maar ze garanderen een hoge ROI.

Het ontwerp is vrij complex, maar ze zijn efficiënt en toch makkelijk te onderhouden.

Hieruit zie je dat de planetaire versnellingsbak veel voordelen heeft.
