42mm Nema 17 Planetarische Versnellingsbakvermindering 700 T/min 0.12nm 42bly01a 002ag5
| Plaats van herkomst | China |
|---|---|
| Merknaam | Hetai |
| Certificering | CE ROHS ISO |
| Modelnummer | 42BLY01A-002AG5 |
| Min. bestelaantal | 50 |
| Prijs | USD |
| Verpakking Details | Karton met Binnenschuimdoos, Pallet |
| Levertijd | 28-31 |
| Betalingscondities | L/C, D/P, T/T, Western Union, MoneyGram |
| Levering vermogen | 5000pcs/month |
Contacteer me voor vrije steekproeven en coupons.
whatsapp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Productnaam | Brushless versnellingsbakmotor | Windend Type | Ster |
|---|---|---|---|
| Zaaleffect hoek | 120° elektrohoek | Isolatieklasse | B |
| Omgevingstemperatuur | -20℃~+50℃ | Isolatieweerstand | 100MΩ Min.500VC gelijkstroom |
| Diëlektrische Sterkte | 600VAC 1 minuut | Aantal fasen | 3 |
| Weerslag bij zonder commissie (°) | ≤1.5 | Beveiligingsniveau | IP40 |
| Hoog licht | nema 17 verminderingsversnellingsbak 42bly01a,nema 17 versnellingsbak 42bly01a 002ag5,nema 17 met versnellingsbak 42bly01a 002ag5 |
||
Productomschrijving

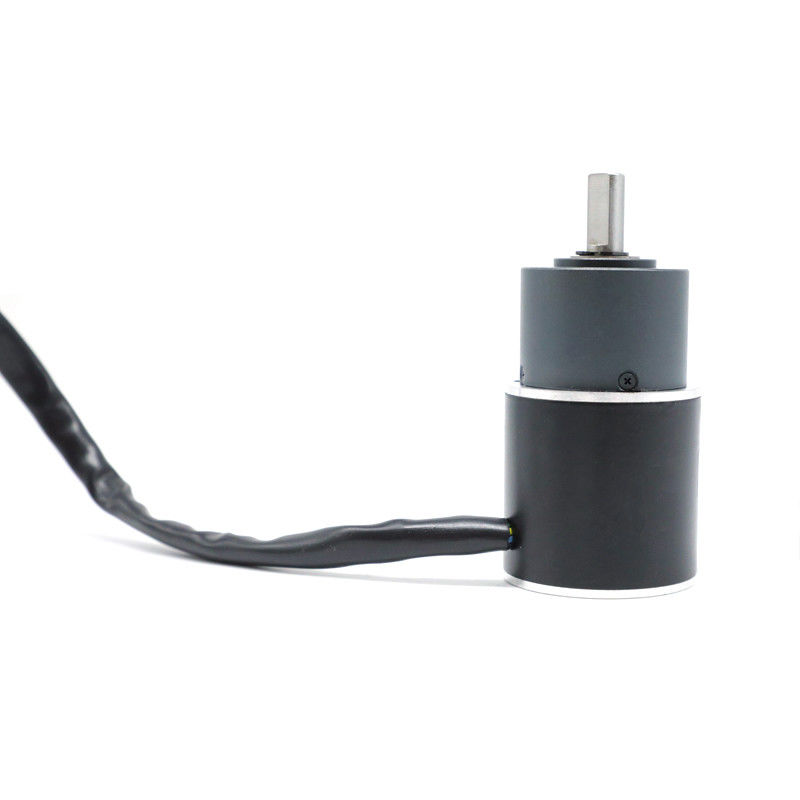

42BLY01A-002AG5 NEMA 17 brushless motor met planetarische versnellingsbak 700 t/min
42BLY01A de motor met Poedermetallurgie 36mm planetarische versnellingsbak, de algemene outputtorsie is 0,16 NM, 700RPM-snelheid, en 12 W. als u een hogere torsie nodig hebt, u kunnen een hogere verminderingsverhouding kiezen. U kunt van 3 niveaus van verminderingsverhouding kiezen, die wij ook het aantal toesteltreinen roepen. De eerste stadiumverhouding is bestaat uit 1/4 en 1/5. Het tweede stadium heeft verhoudingen van 1/16, 1/20, 1/25. Terwijl in het derde stadium 1/53 heeft, 1/62, 1/76, 1/94, 1/117. Een hogere verminderingsverhouding zal in lagere snelheid en hogere torsie resulteren.
Elektrospecificatie
| Motordeel | ||
| Vervaardigingsmodel | 42BLY01A-002AG5 | |
| Aantal Fasen | Fase | 3 |
| Aantal Polen | Polen | 4 |
| Lijn - - lijnweerstand | OHMS | 5 |
| Nominaal Voltage | VDC | 24 |
| Geen Ladingssnelheid | T/min | 4800 |
| Geen Ladingsstroom | Ampèren | 0,25 |
| Geschatte Snelheid | T/min | 3500±200 |
| Geschatte Torsie | N.m | 0,04 |
| Piektorsie | N.m | 0,12 |
| Torsieconstante | N.m/A | 0,043 |
| Achteremf constante | V/kRPM | 4.4 |
| Lichaamslengte | mm | 42 |
| Gewicht | Kg | 0,3 |
| SPECIFICATIES MET PLANETARISCH TOESTEL | ||
| Geschatte Torsie | N.m | 0,16 |
| Geschatte Snelheid | T/min | 700±10% |
| Geschatte Macht | W | 12 |
| VERHOUDING | 5:1 | |
*Products kan door speciaal verzoek worden aangepast.
Bedradingsdiagram
| FUNCTIE | KLEUR | |
| +5V | ROOD | UL1007 26AWG |
| ZAAL A | GEEL | |
| HALLB | GROEN | |
| HALLC | BLAUW | |
| GND | ZWART | |
| FASEER A | GEEL | UL3265 22AWG |
| FASE B | GROEN | |
| FASE C | BLAUW |
Mechanische Afmeting
De Elektrospecificatie van het VERSNELLINGSBAKdeel:
36mm Poedermetallurgie
| Huisvestingsmateriaal | Het dragen bij output | Radiale lading (10mm van flens) N | Schacht aslading (N) | Maximum schacht pers-geschikte kracht (N) | Radiaal spel van schacht (mm) | Duwspel van schacht (mm) | Weerslag bij zonder commissie (°) |
| Poedermetallurgie | kokerlagers | ≤120 | ≤80 | ≤500 | ≤0.03 | ≤0.1 | ≤1.5 |
| Verminderingsverhouding | Geschatte tolerantietorsie (NM) | Maximum kortstondige tolerantietorsie (NM) | Efficiency% | Lengte (mm) | Gewicht (g) | Aantal toesteltreinen |
| 1/4 | 0,3 | 1.0 | 81% | 24.8 | 145 | 1 |
| 1/5 | ||||||
| 1/16 | 1.2 | 3.5 | 72% | 32.4 | 173 | 2 |
| 1/20 | ||||||
| 1/25 | ||||||
| 1/53 | 2.5 | 7.5 | 65% | 41.9 | 213 | 3 |
| 1/62 | ||||||
| 1/76 | ||||||
| 1/94 | ||||||
| 1/117 |
Pers-pasvorm
Versnellingsbakassemblage
