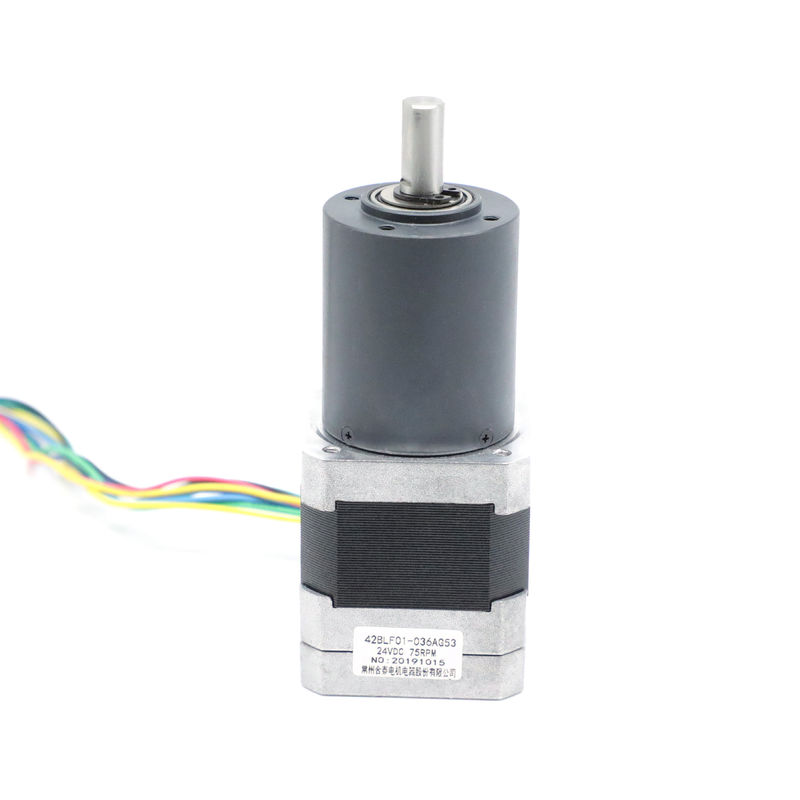

NEMA 17 Micro- Versnellingsbak Brushless Motor met Snelheidsreductiemiddel 75 t/min

NEMA 17 Micro- Versnellingsbak Brushless Motor met Snelheidsreductiemiddel 75 t/min

Merknaam:	Hetai
Modelnummer:	42BLF01-serie
MOQ:	50
Prijs:	USD
Levertijd:	28-31
Betalingsvoorwaarden:	L/C, D/P, T/T, Western Union, MoneyGram

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

CE ROHS ISO

Productnaam:

Borstelloze versnellingsbakmotor

Windend type:

Ster

Hall Effect Angle:

120° elektrohoek

Isolatieklasse:

Omgevingstemperatuur:

-20℃~+50℃

Isolatieweerstand:

100MΩ Min.500VC gelijkstroom

Diëlektrische sterkte:

600VAC 1 Minuut

Nominale snelheid:

75±10% toerental

Nominaal koppel:

2,17 zeemijl

Beschermingsniveau:

IP40

Verpakking Details:

Karton met Binnenschuimdoos, Pallet

Levering vermogen:

5000pcs/month

Markeren:

brushless planetarische toestelmotor

NEMA 17 Micro- Versnellingsbak Brushless Motor

Brushless Planetarische het Toestelmotor van gelijkstroom

Productbeschrijving

NEMA 17 micro DC borstelloze motor met poedermetallurgie versnellingsbak snelheidsreducer 75 RPM

Model	Omgevingstemperatuur	Verminderingsgraad	Materiaal voor het behuizing van de versnellingsbak	Lagers bij uitgang	Spanning ((V)	Vermogen ((W)	Versnelling ((RPM))
42BLF01-023AG13	-20°C tot 50°C	13:1	Poedermetallurgie	Ballenlagers	24	19	308
42BLF01-027AG16	-20°C tot 50°C	16:1	Poedermetallurgie	Ballenlagers	24	19	250
42BLF01-035AG25	-20°C tot 50°C	25:1	Poedermetallurgie	Ballenlagers	24	17	160
42BLF01-036AG53	-20°C tot 50°C	53:1	Poedermetallurgie	Ballenlagers	24	17	75

Planetaire versnellingsbaktoepassingen

Naast het gebruik voor transmissie in voertuigen worden planetaire versnellingsbakken in verschillende industrieën voor verschillende toepassingen gebruikt.Ze bieden een hoge precisie en een hoge koppel-volumeverhouding waardoor ze goed geschikt zijn voor toepassingen waarbijVerhoging van het koppel, vermindering van de snelheid, precieze positionering en besturing van reproduceerbare machines.

Elektrische specificatie:

		Model
Vervaardigingsmodel		42BLF01-036AG53
Aantal fasen	Fase	3
Aantal Polen	Pools	8
Lijn tot lijn weerstand	OHMS	2.2
Nominale spanning	VDC	24
Geen laadsnelheid	RPM	5000 ± 10%
Geen belastingstroom	Amperen	0.5
Nominale snelheid	Rpm	4000 ± 10%
Nominale stroom	Een	0.5
Nominaal koppel	N.m.	0.063
Nominaal vermogen	W	26
Piekkoppel	N.m.	0.063
Piekstroom	Amperen	0.5
Torkconstante	N.m.A.	0.046
Terug EMF constante	V/kRPM	4.8
Lichaamslengte	mm	47
Gewicht	Kilo's	0.30
Vervaardiging van motoren met planetaire versnellingen
GeclassificeerdTorsen	N.m.	2.17
Nominale snelheid	Rpm	75 ± 10%
Verhouding		53:1

*Producten kunnen op speciale aanvraag worden aangepast.

Bedradingsdiagram

FUNCTIE	Kleuren
+5V	Rood	UL1007 26AWG
ZAL A	Geel
HALLB	Groen
HALLC	Blauw
GND	Zwarte
FASE A	Geel	UL3265 22AWG
Fase B	Groen
FASE C	Blauw

Mechanische dimensie

NEMA 17 Micro- Versnellingsbak Brushless Motor met Snelheidsreductiemiddel 75 t/min 0

36 mm Poedermetallurgie

Huismateriaal	Lagers bij uitgang	Radiële belasting ((10 mm van de flanke) N	Axiële belasting van de as ((N)	Maximale kracht van de schachtpers-inrichting ((N)	Radiële afsplitsing van de as ((mm))	Schokspel van de as ((mm)	Tegenwerking bij leegstand (°)
Poedermetallurgie	met een diameter van niet meer dan 20 mm	≤ 120	≤ 80	≤ 500	≤ 0.03	≤ 0.1	≤ 1.5

Verlagingsgraad	Nominale tolerantie koppel (Nm)	Maximaal momentane tolerantie koppel (Nm)	Efficiëntie in %	Lange (mm)	Gewicht ((g)	Aantal versnellingen
1/4	0.3	1.0	81%	24.8	145	1
1/5
Gezondheid, 1/16	1.2	3.5	72%	32.4	173	2
1/20
1/25
1/53	2.5	7.5	65%	41.9	213	3
1/62
1/76
1/94
1/117

Toepassingen met inbegrip van

met een vermogen van niet meer dan 10 kW

Spoor aandrijvingen

Vervoermachines

Slew drives

Lift aandrijvingen

Vermenging

Vingeraandrijvingen

Pompjes

met een vermogen van niet meer dan 10 kW

Buigmachines en boorapparaten

met een vermogen van niet meer dan 50 W
