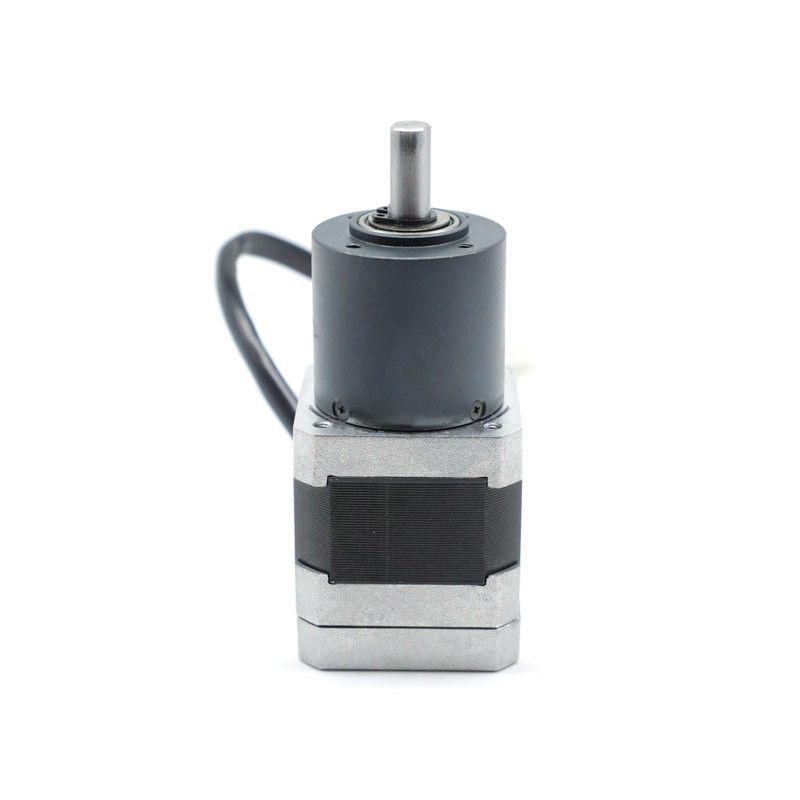

De Motor van de het Toestelvermindering van gelijkstroom 24v NEMA 17 Brushless Motor 36mm

De Motor van de het Toestelvermindering van gelijkstroom 24v NEMA 17 Brushless Motor 36mm

Merknaam:	Hetai
Modelnummer:	42BLF01-serie
MOQ:	50
Prijs:	USD
Levertijd:	28-31
Betalingsvoorwaarden:	L/C, D/P, T/T, Western Union, MoneyGram

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

CE ROHS ISO

Productnaam:

Borstelloze versnellingsbakmotor

Windend type:

Ster

Hall Effect Angle:

120° elektrohoek

Isolatieklasse:

Omgevingstemperatuur:

-20℃~+50℃

Isolatieweerstand:

100MΩ Min.500VC gelijkstroom

Diëlektrische sterkte:

600VAC 1 Minuut

Beschermingsniveau:

IP40

Nominaal koppel:

0,66 N.M

Vermindering verhouding:

1/13

Verpakking Details:

Karton met Binnenschuimdoos, Pallet

Levering vermogen:

5000pcs/month

Markeren:

de verminderingsmotor van het 24 voltgelijkstroom toestel

nema 17 24vdc 36mm

NEMA 17 Brushless Motor 36mm

Productbeschrijving

42BLF01-023AG13 DC borstelloze micro-motor met reductie tandwielkast 36mm

Model	Reductieverhouding	Materiaal tandwielkast behuizing	Lager aan uitgang	Spanning (V)	Vermogen (W)	Snelheid (RPM)
42BLF01-023AG13	13:1	Poedermetallurgie	Kogellager	24	19	308
42BLF01-027AG16	16:1	Poedermetallurgie	Kogellager	24	19	250
42BLF01-035AG25	25:1	Poedermetallurgie	Kogellager	24	17	160
42BLF01-036AG53	53:1	Poedermetallurgie	Kogellager	24	17	75

Elektrische specificatie:

		Model
Fabrikant Model		42BLF01-023AG13
Aantal fasen	Fase	3
Aantal polen	Polen	8
Weerstand lijn-lijn	OHM	2.2
Nominale spanning	VDC	24
Snelheid zonder belasting	RPM	5000±10%
Stroom zonder belasting	Ampère	0.5
Nominale snelheid	Rpm	4000±10%
Nominale stroom	A	0.5
Nominaal koppel	N.m	0.063
Nominaal vermogen	W	25
Piekkoppel	N.m	0.189
Piekstroom	Ampère	1.5
Koppelconstante	N.m/A	0.042
Back EMF constante	V/kRPM	4.4
Lengte behuizing	mm	47
Gewicht	Kg	0.30
MOTOR SPECIFICATIES MET PLANETAIRE TANDWIELKAST
Nominaal koppel	N.m	0.66
Nominale snelheid	Rpm	307
VERHOUDING		13:1

*Producten kunnen op speciale aanvraag worden aangepast.

Bedradingsschema

FUNCTIE	KLEUR
+5V	ROOD	UL1007 26AWG
HALL A	GEEL
HALL B	GROEN
HALL C	BLAUW
GND	ZWART
FASE A	GEEL	UL3265 22AWG
FASE B	GROEN
FASE C	BLAUW

Mechanische afmetingen

De Motor van de het Toestelvermindering van gelijkstroom 24v NEMA 17 Brushless Motor 36mm 0

36mm Poedermetallurgie

Materiaal behuizing	Lager aan uitgang	Radiale belasting (10mm vanaf flens) N	Axiale belasting as (N)	Maximale perskracht as (N)	Radiale speling as (mm)	Axiale speling as (mm)	Speling zonder belasting (°)
Poedermetallurgie	smeermiddellagers	≤120	≤80	≤500	≤0.03	≤0.1	≤1.5

Reductieverhouding	Nominaal toelaatbaar koppel (Nm)	Maximaal tijdelijk toelaatbaar koppel (Nm)	Rendement %	Lengte (mm)	Gewicht (g)	Aantal tandwieltreinen
1/4	0.3	1.0	81%	24.8	145	1
1/5
1/16	1.2	3.5	72%	32.4	173	2
1/20
1/25
1/53	2.5	7.5	65%	41.9	213	3
1/62
1/76
1/94
1/117

Planetaire tandwielkasten garanderen een flexibel en betrouwbaar krachtoverbrengingssysteem

Deze tandwielkasten bieden een breed scala aan vermogens en verhoudingen, waardoor ze een perfecte keuze zijn voor de meeste toepassingen in vele industrieën.

Gespleten klinken

De Motor van de het Toestelvermindering van gelijkstroom 24v NEMA 17 Brushless Motor 36mm 1
