Brushless gelijkstroom-motor
Created with Pixso. 57mm 24v 4 Pool-Micro- Motor 2500 T/min 138W 1.32NM van Bldc

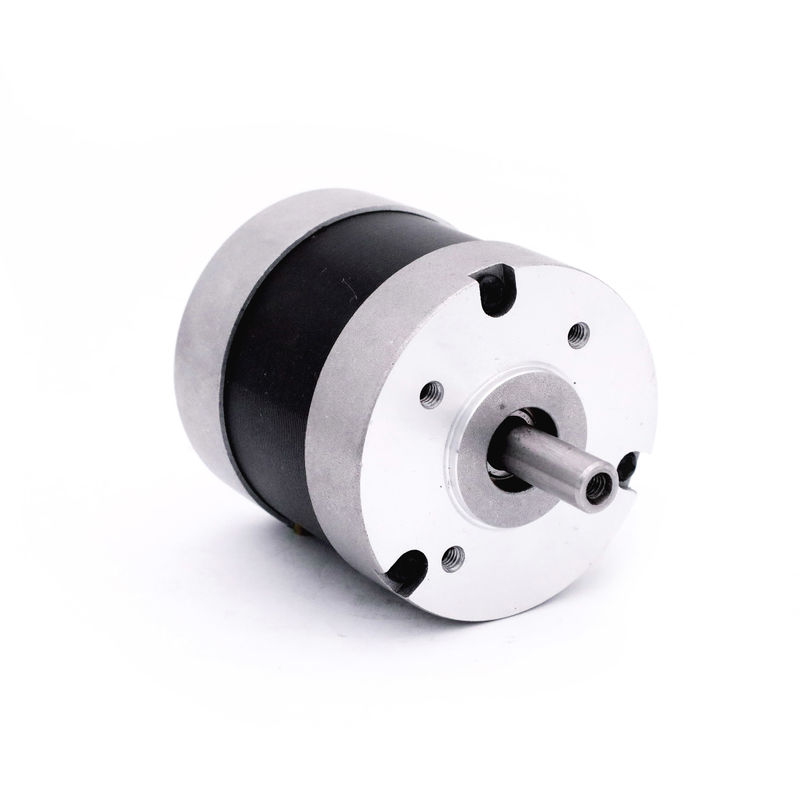

57mm 24v 4 Pool-Micro- Motor 2500 T/min 138W 1.32NM van Bldc

Merknaam: HeTai
Modelnummer: 57BL
MOQ: 50
Prijs: USD
Levertijd: 25 DAGEN
Betalingsvoorwaarden: L/C, D/P, T/T, Western Union, MoneyGram
Gedetailleerde informatie
Plaats van herkomst:
China
Certificering:
CE ROHS ISO
Productnaam:
Brushless gelijkstroom-Motor
Windend type:
Ster
Hall Effect Angle:
120° elektrohoek
Isolatieklasse:
B
IP niveau:
IP40
Isolatieweerstand:
100MΩ Min.500VC gelijkstroom
Diëlektrische sterkte:
600VAC 1 Minuut
Omgevingstemperatuur:
-20℃~+50℃
MAX Radial Force:
75N (10mm van voorflens)
Max Axial Force:
15N
Verpakking Details:
Karton met Binnenschuimdoos, Pallet
Levering vermogen:
10000 PCs/maand
Markeren:

De micro- Motor 2500Rpm 57mm 1.32NM van Bldc

,

4 Pool-de Micro- Motor 1.32NM van Bldc

,

24v gelijkstroom-motor 2500 t/min 1.32NM

Productbeschrijving

Micro 1.32N.M van 57BL 138W brushless de aanpassings bldc motor van Ce ROHS ISO

57BL de reeks is een type van BLDC-motor met een cilindrisch lichaam. De snelheid strekt zich van 2500 t/min-3000rpm uit, en de geschatte torsie is van 0,057 tot 0,44 NM.



Productnaam Brushless gelijkstroom-Motor Windend Type Ster
Hall Effect Angle 120° elektrohoek Isolatieklasse B
IP Niveau IP40 Isolatieweerstand 100MΩ Min.500VC gelijkstroom
Diëlektrische Sterkte 600VAC 1 Minuut Omgevingstemperatuur -20℃~+50℃
Max Radial Force 75N (10mm van Front Flange) Max Axial Force 15N





Elektrospecificatie:

    Model Model Model Model Model Model
Specificatie Eenheid 57BL01G 57BL02A 57BL03B 57BL04A 57BL05A 57BL06
Aantal Fasen Fase 3 3 3 3 3 3
Aantal Polen Polen 4 4 4 4 4 4
Nominale spanning VDC 24 24 24 24 24 24
Geschatte Snelheid T/min 2500 3000 3000 3000 3000 3000
Geschatte Stroom A 0,77 1.87 3.17 3.67 5.33 7.00
Geschatte Torsie N.m 0,057 0,11 0,18 0,22 0,33 0,44
Geschatte Macht W 15 34.5 56 69 104 138
Piektorsie N.m 0,17 0,33 0,54 0,66 0,99 1.32
Piekstroom Ampèren 2.3 5.6 9.5 11 16 21
Torsieconstante N.m/A 0,074 0,059 0,057 0,060 0,062 0,063
Achteremf constante V/kRPM 7.75 6.2 5.9 6.3 6.5 6.6
Lichaamslengte mm 41.5 46.5 56.5 66.5 86.5 106.5
Gewicht Kg 0,35 0,44 0,56 0,67 0,95 1.18
*Products kan versnellingsbak 42,52,56 aanpassen

*Products kan door speciaal verzoek worden aangepast.



Bedradingsdiagram


FUNCTIE KLEUR
+5V ROOD UL1007 26AWG
ZAAL A GEEL
HALLB GROEN
HALLC BLAUW
GND ZWART
FASEER A GEEL UL1015 20AWG
FASE B GROEN
FASE C BLAUW




Mechanische Afmeting

57mm 24v 4 Pool-Micro- Motor 2500 T/min 138W 1.32NM van Bldc 0





Gebaseerd op al deze voordelen, specialiseert ons bedrijf zich in het produceren van hybride het stappen motoren, brushless motoren van gelijkstroom, servomotoren, versnellingsbakmotoren, etc. De producten worden toegepast in robots, verpakkingsmachines, textielmachines, medische instrumenten, drukmachines, intelligent logistiekmateriaal… Hetai verzendt ook zijn producten naar de V.S., Europa, Zuidoost-Azië, en globaal China.

57mm 24v 4 Pool-Micro- Motor 2500 T/min 138W 1.32NM van Bldc 157mm 24v 4 Pool-Micro- Motor 2500 T/min 138W 1.32NM van Bldc 2

Een BLDC-motor neemt de voordelen van AC, gelijkstroom en Universele motortypes en combineert hen in één eenheid. Het heeft het onderhoud met lange levensuur, lage, de stille verrichting, en de veranderlijke snelheidscapaciteit van een AC motor; de hoogte die torque en lineaire snelheid-torsie kromme van een gelijkstroom-motor beginnen; en als zowel AC & gelijkstroom-motoren, werkt het goed met versnellingsbakken. Brushless gelijkstroom-motoren hebben een hoge machtsdichtheid, tweede slechts aan de Universele motor, en zij hebben het beste productiviteitsscijfer van 65 tot 80%.
