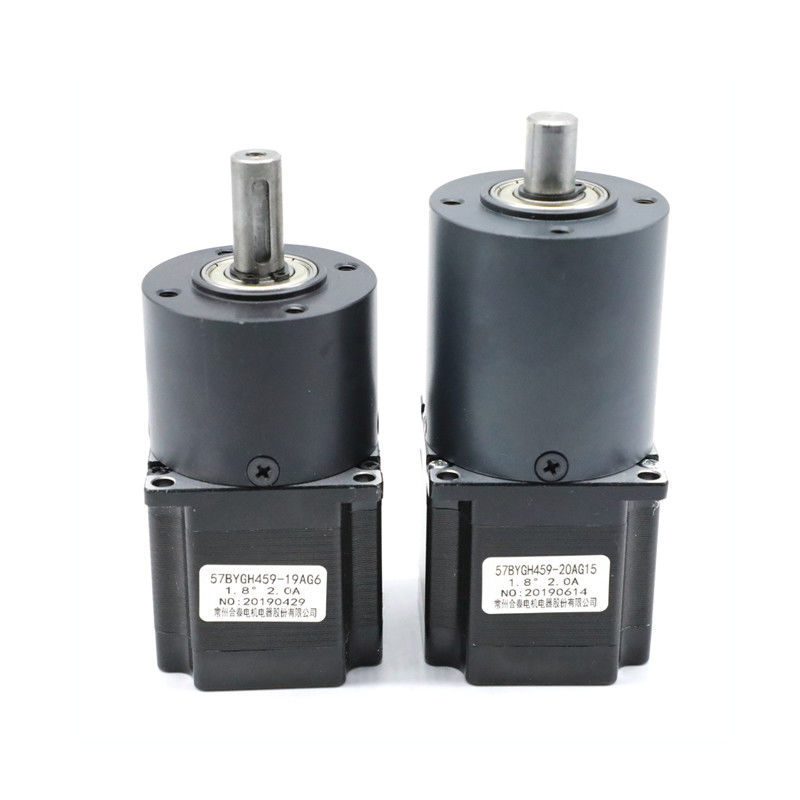

20 Stepper van kg Cm Motor met Planetarische Versnellingsbak
| Plaats van herkomst | China |
|---|---|
| Merknaam | HeTai |
| Certificering | CE ROHS ISO |
| Modelnummer | 57BYGH |
| Min. bestelaantal | 50 |
| Prijs | USD |
| Verpakking Details | Karton met Binnenschuimdoos, Pallet |
| Levertijd | 25 DAGEN |
| Betalingscondities | L/C, D/P, T/T, Western Union, MoneyGram |
| Levering vermogen | 10000 PCs/maand |
Contacteer me voor vrije steekproeven en coupons.
whatsapp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| productnaam | Het stappen versnellingsbakmotor | Versnellingsbakmateriaal | Poedermetallurgie, Zinklegering, Techniekplastieken |
|---|---|---|---|
| Maximum verminderingsverhouding | 1:216 | Stapnauwkeurigheid | ± 5% |
| Temperatuurstijging | Maximum 80 ℃ | Isolatieweerstand | 100MΩ Min.500VC gelijkstroom |
| Omgevingstemperatuur | -20℃~+50℃ | Diëlektrische Sterkte | 500VAC 1 minuut |
| Max Radial Force | 75N (20mm van voorflens) | Max Axial Force | 15N |
| Hoog licht | stepper motor met planetarische versnellingsbak,20 stepper van kg cm motor,stepper motor 20kg cm |
||
Productomschrijving
57BYGH-gelijke met van het Poedermetallurgie & Zink veelvoudige keuzen van de legerings de planetarische versnellingsbak
Voor 57BYGH-reeksmotoren, kunt u met planetarische versnellingsbak 42,52,56,63mm aanpassen.
Van de zinklegering en Techniek de plastieken zijn rendabeler vergelijken bij poedermetallurgie
42mm
Poedermetallurgie
52mm
Zinklegering
56mm
Poedermetallurgie
Zinklegering
Techniekplastieken
63mm
Zinklegering
Evenals gebruik voor transmissies in voertuigen, worden de planetarische versnellingsbakken gebruikt in diverse industrieën voor verschillende toepassingen. Zij bieden hoge precisie en hoge torsie-aan-volume verhouding die hen passend maken aan toepassingen aan die impliceren; stijgende torsie, die snelheid, het nauwkeurige plaatsen, en het controleren reproduceerbare machines verminderen.
De Elektrospecificatie van het MOTORdeel:
| MODEL | STAPhoek (°/STEP) |
LOODdraad (Nr.) |
VOLTAGE (v) |
HUIDIG (A/PHASE) |
WEERSTAND (Ω/PHASE) |
INDUCTANTIE (MH/PHASE) |
HET HOUDEN VAN TORSIE (KG.CM) |
MOTORhoogte L (MM.) |
MOTORgewicht (Kg) |
|---|---|---|---|---|---|---|---|---|---|
| 57BYGH001A | 1.8 | 4 | 6.0 | 0,5 | 12 | 20 | 3.5 | 41 | 0,45 |
| 57BYGH048-11 | 1.8 | 4 | 4.4 | 2.0 | 2.2 | 5.0 | 6.0 | 41 | 0,45 |
| 57BYGH201-22A | 1.8 | 4 | 6.6 | 0,6 | 11 | 25 | 7.0 | 51 | 0,65 |
| 57BYGH218-45 | 1.8 | 4 | 2.6 | 2.0 | 1.3 | 4 | 8.0 | 51 | 0,65 |
| 57BYGH420-77 | 1.8 | 6 | 3.8 | 2.0 | 1.9 | 3.5 | 9.0 | 56 | 0,70 |
| 57BYGH432-63A | 1.8 | 6 | 2.4 | 3.0 | 0,8 | 1.2 | 9.0 | 56 | 0,70 |
| 57BYGH633-131 | 1.8 | 6 | 3.0 | 3.0 | 1.0 | 1.8 | 13.5 | 78 | 1.00 |
| 57BYGH639-10E | 1.8 | 4 | 2.1 | 4.2 | 0,5 | 1.6 | 18 | 78 | 1.13 |
| 57BYGH801-01 | 1.8 | 6 | 3.3 | 3.0 | 1.1 | 2.5 | 16 | 84 | 1.13 |
| 57BYGH815 | 1.8 | 4 | 7.36 | 1.6 | 4.6 | 16 | 20 | 84 | 1.13 |
*Products kan door speciaal verzoek worden aangepast.
*Products kan versnellingsbak aanpassen 42,52,57,63mm
Bedradingsdiagram
Mechanische Afmeting
VERSNELLINGSBAK Elektrospecificatie:
Uit diameter 42mm Poedermetallurgie
| Huisvestingsmateriaal | Het dragen bij output | Radiale lading (10mm van flens) N | Schacht aslading (N) | Maximum schacht pers-geschikte kracht (N) | Radiaal spel van schacht (mm) | Duwspel van schacht (mm) | Weerslag bij zonder commissie (°) |
| Poedermetallurgie | kokerlager | ≤120 | ≤80 | ≤500 | ≤0.03 | ≤0.1 | ≤1.5 |
| Verminderingsverhouding | Geschatte tolerantietorsie (NM) | Maximum kortstondige tolerantietorsie (NM) | Efficiency% |
Lengte L (mm) |
Gewicht (g) | Aantal toesteltreinen |
| 1/4 | 1.0 | 3.0 | 81% | 32.5 | 170 | 1 |
| 1/6 | ||||||
| 1/15 | 4.0 | 12 | 72% | 46.3 | 207 | 2 |
| 1/18 | ||||||
| 1/25 | ||||||
| 1/36 | ||||||
| 1/54 |
8.0
|
25
|
65%
|
60.1
|
267
|
3 |
| 1/65 | ||||||
| 1/90 | ||||||
| 1/112 | ||||||
| 1/155 | ||||||
| 1/216 | 10 | 30 | 65% | 60.1 | 267 |
Mechanische Afmeting
Uit diameter 52mm Zinklegering
| Huisvestingsmateriaal | Het dragen bij output | Radiale lading (10mm van flens) N | Schacht aslading (N) | Maximum schacht pers-geschikte kracht (N) | Radiaal spel van schacht (mm) | Duwspel van schacht (mm) | Weerslag bij zonder commissie (°) |
| Zinklegering | kokerlagers | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
| Verminderingsverhouding | Geschatte tolerantietorsie (NM) | Maximum kortstondige tolerantietorsie (NM) | Efficiency% |
Lengte L (mm) |
Gewicht (g) | Aantal toesteltreinen | Verminderingsverhouding |
| 1/13 | 1/13 | 2.0 | 6.0 | 81% | 52.9 | 345 | 1 |
Mechanische Afmeting
Uit diameter 56mm Poedermetallurgie
| Huisvestingsmateriaal | Het dragen bij output | Radiale lading (10mm van flens) N | Schacht aslading (N) | Maximum schacht pers-geschikte kracht (N) | Radiaal spel van schacht (mm) | Duwspel van schacht (mm) | Weerslag bij zonder commissie (°) |
| Poedermetallurgie | kokerlagers | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
| Verminderingsverhouding | Geschatte tolerantietorsie (NM) | Maximum kortstondige tolerantietorsie (NM) | Efficiency% |
Lengte L (mm) |
Gewicht (g) | Aantal toesteltreinen |
| 1/4 | 2.0 | 6.0 | 81% | 41.3 | 491 | 1 |
| 1/6 | ||||||
| 1/15 | 8.0 | 25 | 72% | 59.6 | 700 | 2 |
| 1/18 | ||||||
| 1/26 | ||||||
| 1/47 | 16 |
50
|
72% | 59.6 | 700 | 2 |
| 1/66 |
Mechanische Afmeting
Uit diameter 56mm Techniekplastieken
| Huisvestingsmateriaal | Het dragen bij output | Radiale lading (10mm van flens) N | Schacht aslading (N) | Maximum schacht pers-geschikte kracht (N) | Radiaal spel van schacht (mm) | Duwspel van schacht (mm) | Weerslag bij zonder commissie (°) |
| Techniekplastieken | kokerlager | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
| Verminderingsverhouding | Geschatte tolerantietorsie (NM) | Maximum kortstondige tolerantietorsie (NM) | Efficiency% |
Lengte L (mm) |
Gewicht (g) | Aantal toesteltreinen |
| 1/15 | 8.0 | 25 |
72%
|
61.6 | 450 |
2
|
| 1/18 | ||||||
| 1/26 | ||||||
| 1/47 | 16 |
50
|
||||
| 1/66 |
Mechanische Afmeting
Uit diameter 56 mm-Zinklegering
| Huisvestingsmateriaal | Het dragen bij output | Radiale lading (10mm van flens) N | Schacht aslading (N) | Maximum schacht pers-geschikte kracht (N) | Radiaal spel van schacht (mm) | Duwspel van schacht (mm) | Weerslag bij zonder commissie (°) |
| Zinklegering | kokerlagers | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
| Verminderingsverhouding | Geschatte tolerantietorsie (NM) | Maximum kortstondige tolerantietorsie (NM) | Efficiency% |
Lengte L (mm) |
Gewicht (g) | Aantal toesteltreinen |
| 1/4 |
2.0
|
6 | 81% |
43.3
|
350 | 1 |
| 1/6 | ||||||
| 1/13 | 52.7 | 400 |
Mechanische Afmeting
Uit diameter 63mm Zinklegering
| Huisvestingsmateriaal | Het dragen bij output | Radiale lading (10mm van flens) N | Schacht aslading (N) | Maximum schacht pers-geschikte kracht (N) | Radiaal spel van schacht (mm) | Duwspel van schacht (mm) | Weerslag bij zonder commissie (°) |
| Zinklegering | kokerlagers | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
| Verminderingsverhouding | Geschatte tolerantietorsie (NM) | Maximum kortstondige tolerantietorsie (NM) | Efficiency% |
Lengte L (mm) |
Gewicht (g) | Aantal toesteltreinen |
| 1/8 | 3.0 | 8.0 | 81% | 75.5 | 400 | 1 |
Mechanische Afmeting
