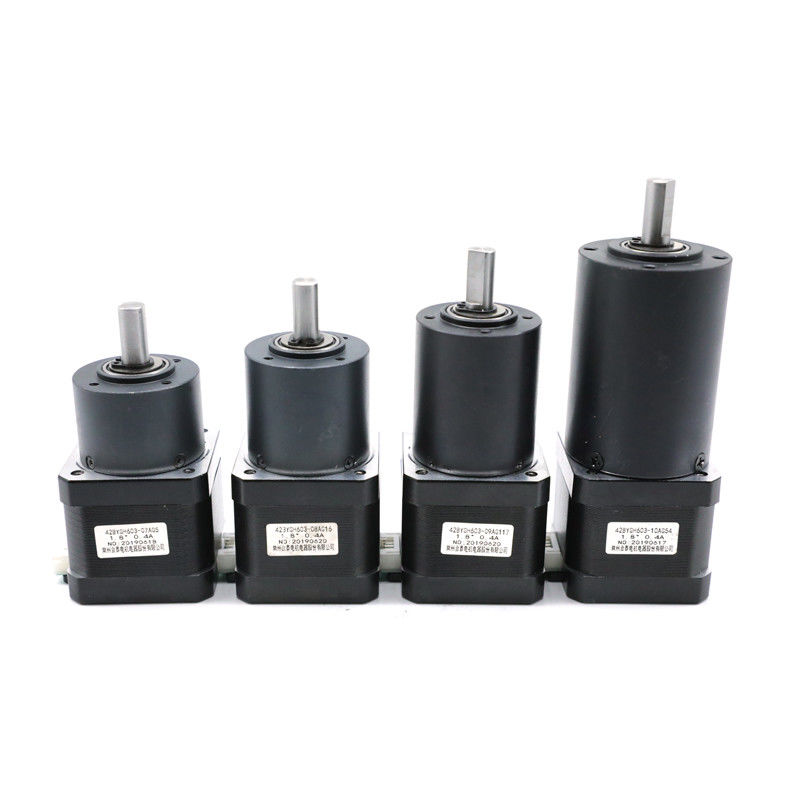

1.8graad 4 draad versnellingsbak stapmotor 42mm

  • 1.8degree 4 Wire Gearbox Stepper Motor 42mm
  • 1.8degree 4 Wire Gearbox Stepper Motor 42mm
  • 1.8degree 4 Wire Gearbox Stepper Motor 42mm
Plaats van herkomst China
Merknaam HeTai
Certificering CE ROHS ISO
Modelnummer 42BYGH
Min. bestelaantal 50
Prijs USD
Verpakking Details Karton met Binnenschuimdoos, Pallet
Levertijd 25 DAGEN
Betalingscondities L/C, D/P, T/T, Western Union, MoneyGram
Levering vermogen 10000 PCs/maand

Contacteer me voor vrije steekproeven en coupons.

whatsapp:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Productnaam Motor voor een trappengiaarbok Materiaal voor de behuizing van de versnellingsbak Poedermetallurgie, zinklegering
Match versnellingsbak 36 mm, 42 mm Stapnauwkeurigheid ± 5%
Temperatuurverhoging Maximum 80 ℃ Isolatieweerstand 100MΩ Min.500VC gelijkstroom
Omgevingstemperatuur -20°C~+50°C Dielectrische sterkte 500VAC 1 minuut
Radiële belasting ((10 mm van de flanke) N ≤ 120 Axiële belasting van de as ((N) ≤80
Hoog licht

4 Stepper van de draadversnellingsbak Motoren

,

1.8deg versnellingsbakstepper Motoren

,

1.8 stepper motor 42mm
Laat een bericht achter
Productomschrijving

42BYGH 0.4-1.7A Standaard actuele stapsgewijze planetaire versnellingsbakmotor



De motor van de 42BYGH-serie kan overeenkomen met de versnellingsbak 36mm, 42mm.Zinklegering en poedermetallurgie. De reductieverhouding van 36mm Zinklegering is 1/12.



Elektrische specificatie van het motordeel:



Modellen Staphoek
(°/STAP)		 Looddraad
(Nee.)		 Spanning
(V)		 Huidige
(A/FASE)		 Verzet
(Ω/FASE)		 Inductie
(MH/FASE)		 Houdend koppel
(G.CM)		 Motorhoogte
L ((MM)		 Motorgewicht
(kg)
42BYGH208-52A 1.8 4 12 0.4 30 42 2500 34 0.20
42BYGH243-03 1.8 4 2.6 1 2.6 3.2 1800 34 0.20
42BYGH622-28A 1.8 4 4.8 1 4.8 6.0 2900 40 0.24
42BYGH613-68A 1.8 4 2.5 1.7 1.5 2.5 3500 40 0.24
42BYGH705-07 1.8 4 12 0.3 40 80 4000 44 0.30
42BYGH721A 1.8 6 10 0.25 40 36 2000 44 0.30
42BYGH801-36 1.8 6 12 0.4 30 22 3800 48 0.34
42BYGH872A 1.8 4 2.8 1.7 1.65 2.8 4500 48 0.34
42BYGH910-02 1.8 4 5.1 1.5 3.4 8.0 8500 60 0.49
42BYGH905-13 1.8 4 3.15 1.5 2.1 5.0 6800 60 0.49

*Producten kunnen op speciale aanvraag worden aangepast.

*Producten kunnen overeenkomen met versnellingsbak 36, 42mm


Bedradingsdiagram

1.8graad 4 draad versnellingsbak stapmotor 42mm 0

Mechanische dimensie

1.8graad 4 draad versnellingsbak stapmotor 42mm 1

VersnellingsbakElektrische specificatie:



Buitendeursdiameter 36 mmPoedermetallurgie





Huismateriaal Lagers bij uitgang Radiële belasting ((10 mm van de flanke) N Axiële belasting van de as ((N) Maximale kracht van de schachtpers-inrichting ((N) Radiële afsplitsing van de as ((mm)) Schokspel van de as ((mm) Tegenwerking bij leegstand (°)
Poedermetallurgie met een diameter van niet meer dan 20 mm ≤ 120 ≤ 80 ≤ 500 ≤ 0.03 ≤ 0.1 ≤ 1.5



Verlagingsgraad Nominale tolerantie koppel (Nm) Maximaal momentane tolerantie koppel (Nm) Efficiëntie in % Lange (mm) Gewicht ((g) Aantal versnellingen
1/4 0.3 1.0 81% 24.8 145 1
1/5
Gezondheid, 1/16

1.2



3.5



 72% 32.4 173 2
1/20
1/25
1/53

2.5



 7.5 65% 41.9 213 3
1/62
1/76
1/94
1/117



Mechanische dimensie



1.8graad 4 draad versnellingsbak stapmotor 42mm 2







Buitendeursdiameter 36 mmZinklegering





Huismateriaal Lagers bij uitgang Radiële belasting ((10 mm van de flanke) N Axiële belasting van de as ((N) Maximale kracht van de schachtpers-inrichting ((N) Radiële afsplitsing van de as ((mm)) Schokspel van de as ((mm) Tegenwerking bij leegstand (°)
Zinklegering

Porieus

Lagers

 ≤ 45 ≤ 25 ≤ 100 ≤ 0.08 ≤ 0.4 ≤ 1.5





Verlagingsgraad Nominale tolerantie koppel (Nm) Maximaal momentane tolerantie koppel (Nm) Efficiëntie in % Lange (mm) Gewicht ((g) Aantal versnellingen
Gezondheid, 1/12 0.3 1.0 81% 26.8 100 1





Mechanische dimensie

1.8graad 4 draad versnellingsbak stapmotor 42mm 3





Buitendeursdiameter 42 mmPoedermetallurgie





Huismateriaal Lagers bij uitgang Radiële belasting ((10 mm van de flanke) N Axiële belasting van de as ((N) Maximale kracht van de schachtpers-inrichting ((N) Radiële afsplitsing van de as ((mm)) Schokspel van de as ((mm) Tegenwerking bij leegstand (°)
Poedermetallurgie met een diameter van niet meer dan 20 mm ≤ 120 ≤ 80 ≤ 500 ≤ 0.03 ≤ 0.1 ≤ 1.5



Verlagingsgraad Nominale tolerantie koppel (Nm) Maximaal momentane tolerantie koppel (Nm) Efficiëntie in % Lange (mm) Gewicht ((g) Aantal versnellingen
1/4 1.0 3.0 81% 32.5 170 1
1/6
Geliefd zijn, 1/15 4.0 12 72% 46.3 207 2
Gezondheid, 1/18
1/25
1/36
1/54

8.0



25



65%



60.1



267



 3
1/65
1/90
1/112
1/155
1/216 10 30 65% 60.1 267



Mechanische dimensie

1.8graad 4 draad versnellingsbak stapmotor 42mm 4
