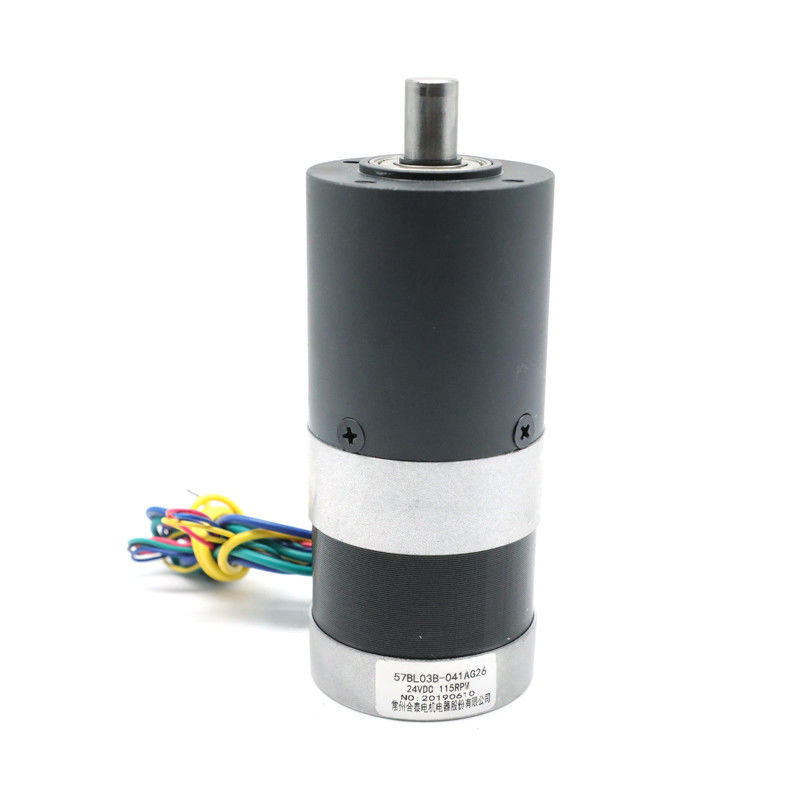

De micro paste Brushless Motor NEMA23 24v 57mm 0.18nm 57BL03B 041AG26 aan

De micro paste Brushless Motor NEMA23 24v 57mm 0.18nm 57BL03B 041AG26 aan

Merknaam:	Hetai
Modelnummer:	57BL03B-041AG26
MOQ:	50
Prijs:	USD
Levertijd:	28-31
Betalingsvoorwaarden:	L/C, D/P, T/T, Western Union, MoneyGram

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

CE ROHS ISO

Productnaam:

Brushless versnellingsbakmotor

Windend Type:

Zaaleffect hoek:

120° elektrohoek

Isolatieklasse:

Omgevingstemperatuur:

-20℃~+50℃

Isolatieweerstand:

100MΩ Min.500VC gelijkstroom

Diëlektrische Sterkte:

600VAC 1 minuut

Verminderingsverhouding:

Max Axial Force:

8 N.m

Maximum kortstondige tolerantietorsie:

25 N.m

Verpakking Details:

Karton met Binnenschuimdoos, Pallet

Levering vermogen:

5000pcs/month

Markeren:

kleine aangepaste brushless motor

Nema 23 Planetarische Versnellingsbak 57BL03B

nema 23 57mm 57BL03B

Productbeschrijving

57BL03B-041AG26 micro- poedermetallurgie aangepaste NEMA23 brushless gelijkstroom motor met geringe geluidssterkte

Brede Snelheidsverhouding met een Lange de Dienstlevensduur

57BL03B-041AG26 is bestaat uit een 3 fase 57mm brushless motor van gelijkstroom en een 56mm planetarische versnellingsbak. Het huisvestingsmateriaal van de versnellingsbak is poedermetallurgie. Het gebruikt kokerlager. De radiale lading (10mm van flens) van de schacht van de versnellingsbakoutput is 450N, en de schacht aslading is 200N.

Voor dezelfde hoeveelheid ladingscapaciteit, heeft onze planetarische versnellingsbak van de poedermetallurgie een hogere de dienstlevensduur dan de traditionele versnellingsbakken. De belangrijkste aspecten moeten efficiency en betrouwbaarheid in om het even welk mechanisch systeem verbeteren.

Elektrospecificatie:

		Model
Vervaardigingsmodel		57BL03B-041AG26
Aantal Fasen	Fase	3
Aantal Polen	Polen	4
Lijn - - lijnweerstand	OHMS	0,8
Nominaal Voltage	VDC	24
Geen Ladingssnelheid	T/min	4000
Geen Ladingsstroom	Ampèren	0,6
Geschatte Snelheid	T/min	3000±200
Geschatte Stroom	A	0,6
Geschatte Torsie	N.m	0,18
Geschatte Macht	W	57
Piektorsie	N.m	0,54
Torsieconstante	N.m/A	0,057
Achteremf constante	V/kRPM	5.9
Lichaamslengte	mm	56.5
Gewicht	Kg	0,56
MOTORspecificaties MET PLANETARISCH TOESTEL
Geschatte Torsie	N.m	3.3
Geschatte Snelheid	T/min	115±10%
VERHOUDING		26:1

*Products kan door speciaal verzoek worden aangepast.

Bedradingsdiagram

FUNCTIE	KLEUR
+5V	ROOD	UL1007 26AWG
ZAAL A	GEEL
ZAAL B	GROEN
ZAAL C	BLAUW
GND	ZWART
FASEER A	GEEL	UL1015 22AWG
FASE B	GROEN
FASE C	BLAUW

Mechanische Afmeting

De micro paste Brushless Motor NEMA23 24v 57mm 0.18nm 57BL03B 041AG26 aan 0

Uit diameter 56mm Poedermetallurgie

Huisvestingsmateriaal	Het dragen bij output	Radiale lading (10mm van flens) N	Schacht aslading (N)	Maximum schacht pers-geschikte kracht (N)	Radiaal spel van schacht (mm)	Duwspel van schacht (mm)	Weerslag bij zonder commissie (°)
Poedermetallurgie	kokerlagers	≤450	≤200	≤1000	≤0.03	≤0.1	≤1.5

Verminderingsverhouding	Geschatte tolerantietorsie (NM)	Maximum kortstondige tolerantietorsie (NM)	Efficiency%	Lengte L (mm)	Gewicht (g)	Aantal toesteltreinen
1/4	2.0	6.0	81%	41.3	491	1
1/6
1/15	8.0	25	72%	59.6	700	2
1/18
1/26
1/47	16	50	72%	59.6	700	2
1/66

Mechanische Afmeting

De micro paste Brushless Motor NEMA23 24v 57mm 0.18nm 57BL03B 041AG26 aan 1

Een planetarische die versnellingsbak, ook als een epicyclische versnellingsbak wordt bekend, is één van de interessantste types van versnellingsbakken beschikbaar binnen motiecontrole. Zij worden vaak gebruikt in automobiel als belangrijk stuk automatische transmissies.

Hoe werkt een Planetarische Versnellingsbak?

De groepering van de toestellen kan bij ons zonnestelsel worden vergeleken waar de planeten rond de zon, vandaar de naam „Planetarische Versnellingsbak“ draaien.
