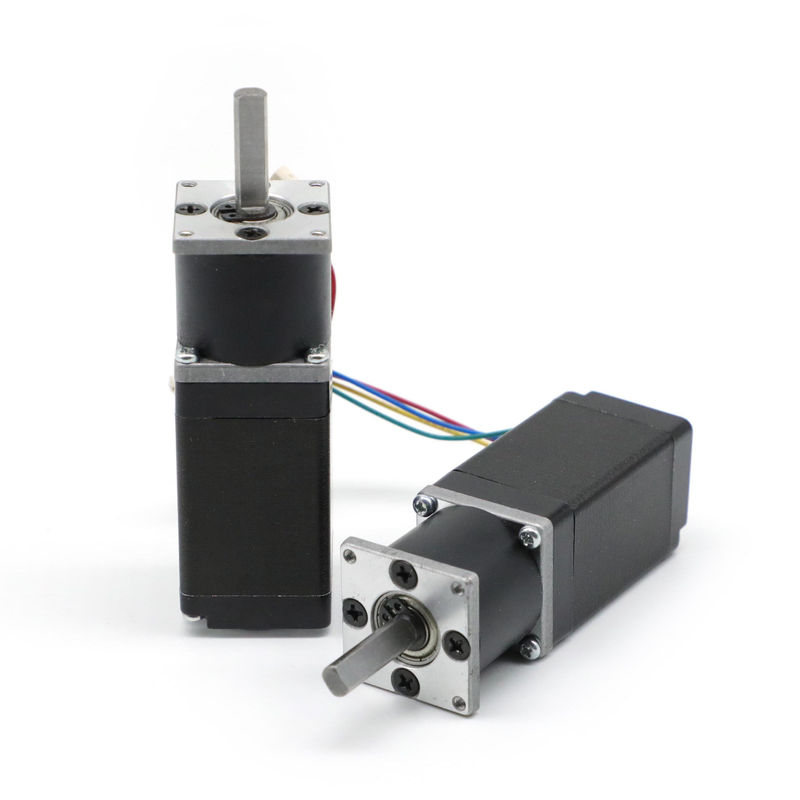

Inkjet-Printer Geared Stepper Motor Nema 11 28mm

Contacteer me voor vrije steekproeven en coupons.
whatsapp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xproductnaam | Planetarische het Stappen Versnellingsbakmotor | Verminderingsverhouding | 1:6 |
---|---|---|---|
Het houden van Torsie | 2400 g.cm | Huidig | 2.0 A/Phase |
Staphoek | 1.8 ° | Stapnauwkeurigheid | ± 5% |
Nominale spanning | 5.4V | Inductantie | 1.9 mH/Phase |
Weerstand | 2.7 Ω/Phase | Max Radial-lading | 28 N |
Maximum schacht aslading | 10 N | Beveiligingsniveau | IP40 |
Omgevingstemperatuur | -20℃~+50℃ | Isolatieweerstand | 100MΩ Min.500VC gelijkstroom |
Diëlektrische Sterkte | 500VAC 1 minuut | lengte | 80 mm |
Hoog licht | Inkjet-printerstepper motor,aangepaste stepper motornema 11,Stepper Motor Nema 11 28mm |
28BYGH-nema 11 het Stappen Versnellingsbakmotor voor Inkjet-Printers
28BYGH paste het stappen motor aan heeft hoge outputtorsie en het nauwkeurige plaatsen.
Elektrospecificatie
28BYGH507-03AG6 | ||
STAPhoek | °/STEP | 1.8 |
NOMINALE SPANNING | V | 5.4 |
HUIDIG | A/PHASE | 2.0 |
WEERSTAND | Ω/PHASE | 2.7 |
INDUCTANTIE | mH/PHASE | 1.9 |
HET HOUDEN VAN TORSIE | g.cm | 2400 |
ISOLATIEklasse | B |
Het elektrodeel van de Specificatiemotor:
MODEL | STAPhoek (°/STEP) |
DE DRAAD VAN HET LOODlood (Nr.) |
VOLTAGE (v) |
HUIDIG (A/PHASE) |
WEERSTAND (Ω/PHASE) |
INDUCTANTIE (MH/PHASE) |
HET HOUDEN VAN TORSIE (G.CM) |
MOTORhoogte L (MM.) |
MOTORgewicht (Kg) |
---|---|---|---|---|---|---|---|---|---|
28BYGH102-01 | 1.8 | 4 | 3.90 | 0,67 | 6.3 | 3.2 | 600 | 32 | 0,11 |
28BYGH105-01 | 1.8 | 6 | 3.1 | 0,95 | 3.3 | 1.0 | 430 | 32 | 0,11 |
28BYGH301 | 1.8 | 4 | 4.56 | 0,67 | 6.8 | 4.9 | 950 | 45 | 0,17 |
28BYGH303 | 1.8 | 6 | 3.40 | 0,95 | 3.4 | 1.0 | 750 | 45 | 0,14 |
28BYGH501 | 1.8 | 4 | 8.04 | 0,67 | 12.0 | 7.2 | 1200 | 51 | 0,19 |
28BYGH502 | 1.8 | 6 | 3.80 | 0,95 | 4.0 | 1.3 | 900 | 51 | 0,20 |
Versnellingsbak 28mm Elektrospecificatie: | ||||||||||
Verminderingsverhouding | 1/6 | |||||||||
Aantal toesteltreinen | 1 | |||||||||
Transmissieefficiency | 81% | |||||||||
Geschatte tolerantietorsie | 0,2 N.m | |||||||||
Maximum kortstondige tolerantietorsie | 0,6 N.m | |||||||||
Radiale lading (10mm van flens) |
≤80N |
|||||||||
Schacht aslading |
≤30N |
|||||||||
lengte (mm) |
28.5 |
|||||||||
Gewicht (G) |
105 |
|||||||||
Huisvestingsmateriaal |
Metaal |
|||||||||
Het dragen bij output |
Kokerlagers |
|||||||||
Maximum schacht pers-geschikte kracht |
≤200N |
|||||||||
Radiaal spel van schacht (mm) |
≤0.03 |
|||||||||
Duwspel van schacht (mm) |
≤0.4 |
|||||||||
Weerslag bij zonder commissie (°) |
≤1.5 |
*** Nota: De producten kunnen door uw verzoek worden aangepast. Tevreden ons voor nadere informatie contacteren.
Bedradingsdiagram
Producttoepassing
Grote injectieprinter
Het VOORDEEL van Planetarische versnellingsbakmotor:
1. De planetarische Versnellingsbak waarborgt Flexibel & Betrouwbaar Machtstransmissiesysteem
2. Brede Snelheidsverhouding met een Lange de Dienstlevensduur
3. Uniek Ontwerp voor Hoge Machtsdichtheid
4. Hoge Nauwkeurigheid
De planetarische versnellingsbakken worden ontworpen voor een hoog deel van inputenergie dat foutloos paar andere toestelregelingen helpt.
